PIC16F783A控制1602型LCD的C程序

　　1.1602液晶屏初始化和C程序流程图
　　
　　用PIC单片机控制1602型LCD的C程序由两部分组成，前半部分主要完成对1602液晶屏的初始化配置工作．常称对LCD初始化，其程序流程如下左图所示。
　　
　　后半部分为控制显示(O~99)部分，其程序流程如下右图所示。

　　2．PIC16F783A控制1602型LCD的C程序
　　

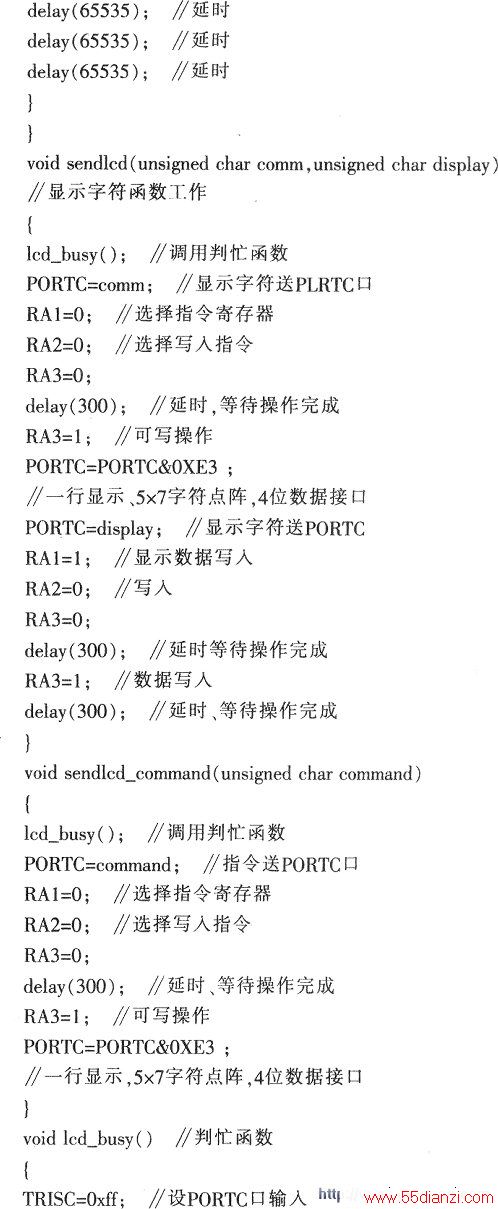

　　根据上图所示流程图，利用C语言编辑的源程序，命名为PIC08.e，其清单如下：
　　
　　#include<PIC.h>∥包含头文件#definePORTAIT(add，bit)((unsigned)(&add)*8+

　　说明：
　　
　　(1)上述PIC16F837A控制LCD显示C程序是成功的，完全，可以执行。读者只需将PIC08.e源程序在MPLABIDE7.4（或以上版本）环境下利用PICe编译器进行编译，生成目标码(．hex)，即可进行0—99的显示。
　　
　　(2)源程序成功编译后，读者还可以在MPLABIDE环境下对该程序进行模拟仿真调试，通过模拟仿真，可清楚看出程序从主函数main()开始一步一步运行的过程，清楚看出LCD的初始化过程．在初始化全部完成之后．程序才进入0—99的增量秒显示过程。这对初学者学习C语言程序有很大的帮助。
　　

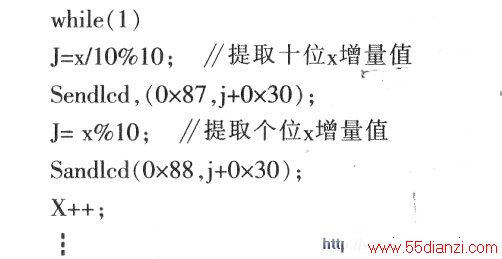

　　(3)上述C程序中的while(1)语句：

　　其Sendlcd(Ox87，j+Ox30)；提取十位X增量值中的Ox87．代表LCD第一行（每行16个方块）显示的地址，“8”代表第一行；“7”代表第7个方块的位置；j+Ox30代表LCD字符库即表4地址中的值。例如；当x++；其值为4时，则j=4，j+Ox30=Ox34，表4中的地址Ox34其显示值即为4，这正是要显示的值4。所以Sendlcd的形参数：Ox87，j+Ox30就代表在LCD的第一行第几个方块上应显示值为4。
　　
　　同理，在Sendlcd(Ox88，j+Ox30)；提取个位X增量值中的Ox88，代表LCD第一行（每行16个方块）显示的地址，前一个8代表第一行；另一个8代表第8个方块的位置，j+Ox30代表的意义与上述相同，不过这里是个位值。
　　
　　此外．如果要求LCD有第2行显示（本例是0—99仅一行显示），则在显示第二行时，应将Ox88改为Oxc8，即C代表LCD的第二行，而8代表是第8个方块的位置。
　　
　　(4)上述C程序，在主函数VoiDMAin()A、B、C和D;PIC16F873A的PORTC,PORTA的初始化之后的四条代码：

　　代表1602液晶屏的内部初始化指令．它们共用一个写指令函数：Void Sendlcd_ Command  (unsignad char co mmand);当程序运行时，首先是分别调用上述A、B、C和D指令，然后分别共同进入写指令函数，以完成初始化功能。初始化指令完成之后，才进入循环语句while(1)，以提取十位和个位的X++；增量显示值。
　　
　　上述过程均可以在MPLAB IDE模拟仿真中观察到。读者可以通过程序中各代码的注释，加上以上说明，基本掌握PIC单片机控制LCD显示器的技术和方法。
