一、MSComm控件的主要属性、事件
在VisualBasIC中有一个名为MicroSOFtCommunicationControl(简称MSComm)的通信控件，利用这个控件可以很方便的编写一个与单片机通信的上位机。
1．MSComm的属性
由于MSComm控件属性很多，在此笔者仅介绍与实现串口通信密切相关的核心属性。
Commport,：设置通信所占用的串口号。如设成1（默认值），表示对Coml进行操作。
Setting：对串口通信的相关参数。包括串口通信的比特率，奇偶校验，数据位长度、停止位等。其默认值是“9600，N，8，1”，表示串口比特率是9600bit/s，不作奇偶校验，8位数据位，1个停止位。
Portopen：设置串口状态，值为True时打开串口，值为False时关闭串口。
Input：从输入寄存器读取数据，返回值为从串口读取的数据内容，同时输入寄存器将被清空。
Ouput:发送数据到输出寄存器。
InBufferCount:设置输入寄存器所存储的字符数，当将其值设为0时，则输入寄存器将被清空。
InputMode:设置从输入寄存器中读取数据的形式。
若值为O，则表示以文本形式读取；值为1，则表示以二进制形式读取。
OutBufferCount:设置输出寄存器所存储的字符数，当将其值设为0时，则输出寄存器将被清空。
RThreshold：设置在MSComm控件设置CommEvent属性为comEvReceive并产生OnComm事件之前要接受的字符数。
CommEvent属性：返回最近的通讯事件或错误。通过对它具体属性值的查询，我们就可以获得通讯事件和通讯错误的完整信息。当其值是comEvReceive时表示接收到数据。
2．MSComm的事件
除了公共事件之外，MSComm只有一个OnComm事件。当CommEvent属性值变化时将发生OnComm事件，指示发生一个通信事件或错误。当我们设置Rtheshold属性值为O时，将使得捕获comEvReceive事件无效。
二、上位机的串口通信编程
1．软件说明

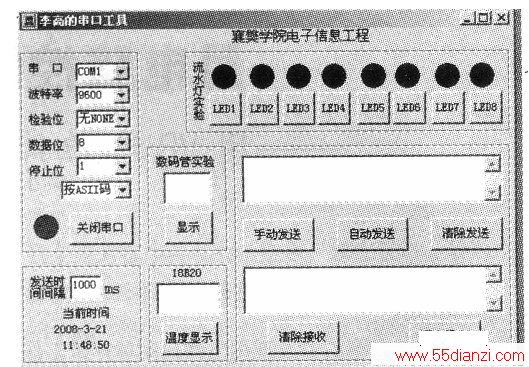

(1)在流水灯控制区域，可以通过点击界面的LED1．．．LED8来控制电路板上流水灯的工作状态，如下图所示。
(2)在数码管显示区域，可以通过小窗口进行数字输入，并把此数字发送到电路上显示。
(3)在18820温度传感器区域，点击相应的控制按键可以对电路上的温度采集系统进行实时的监控，将当前温度显示在上位机软件上。
(4)在串口发送和接收区域，可以对电路的串口进行调试。
2．软件设计

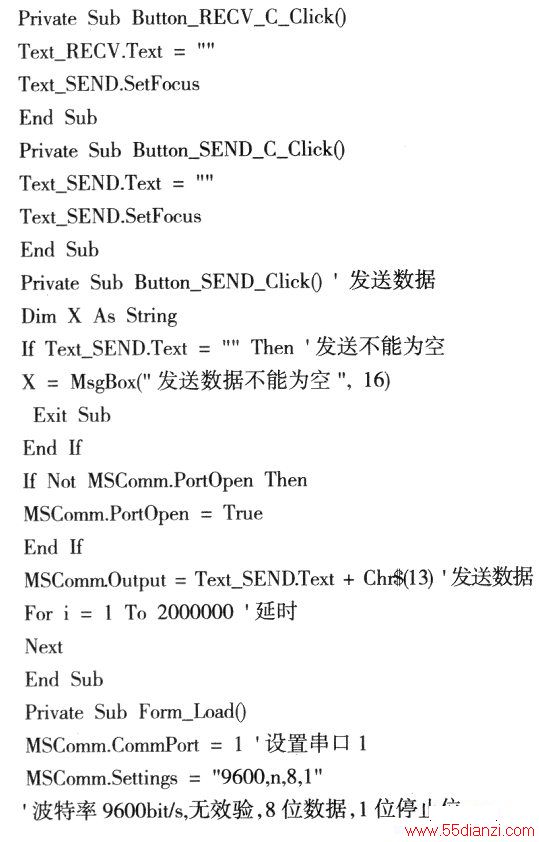

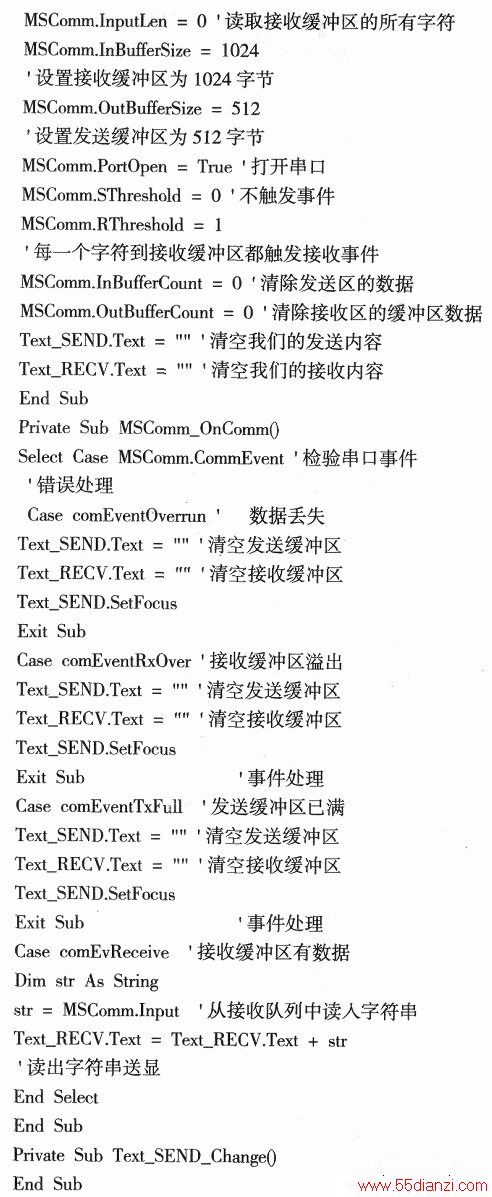

此软件是通过VB6.0编写，主要是对MSComm控件进行操作。将51单片机的控制电路串行接口和电脑连接后，选择正确的波特率，即可进行通信。其主要通信程序如下：
三、下位机的串口通信编程
下位机以8951单片机作为控制器，带用数码管显示、LED指示灯和18820数字温度传感器。
1．程序功能
通过PC端的串口调试工具，从PC端发出一个十六进制的数，通过串口传输到单片机，并由单片机通过LED数码管显示，而且单片机又将这个数发回PC端，并在PC端显示出来，从而实现单片机与PC机的通信。另外还可以采集温度，控制流水灯。
注：晶体使用110592MHz。程序中不含有18820的温度采集程序，温度值设置的是37℃。

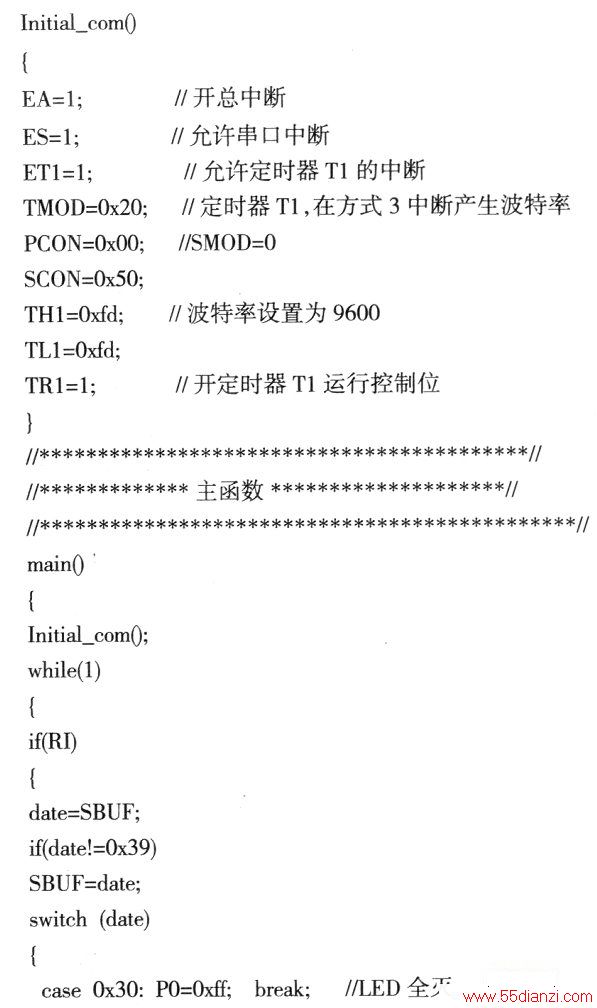

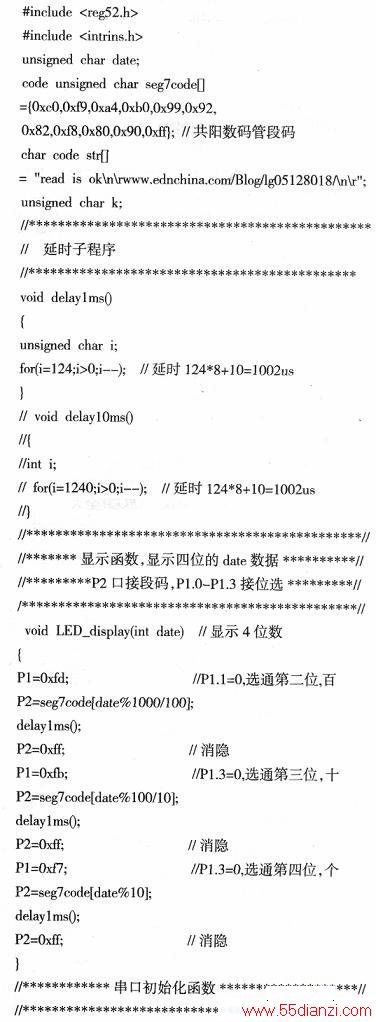

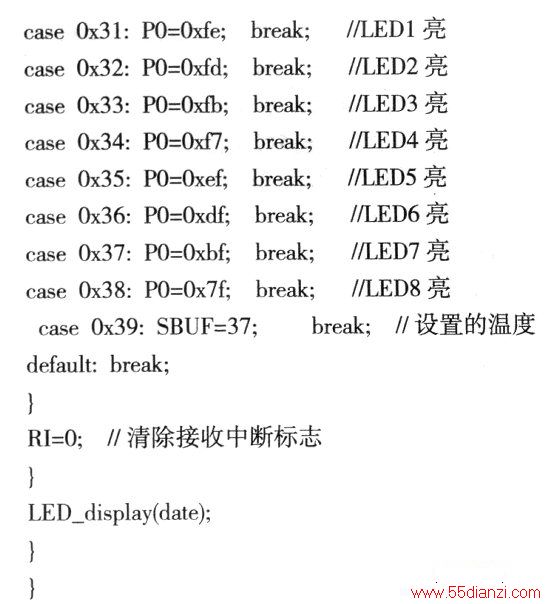

2．程序设计
3．下位机编程小结
单片机要发送和接收的操作其实都是对串行数据缓冲器(SBUF)进行调用。串行数据缓冲器SBUF用来存放需发送和接收的数据，它由两个独立的寄存器组成，一个是发送缓冲器，另一个是接收缓冲器，例如：
(1 )date=SBUF;表示单片机接收到数据data。
( 2)SBUF=date;表示单片机发送数据到上位机。
四、下位机的硬件电路

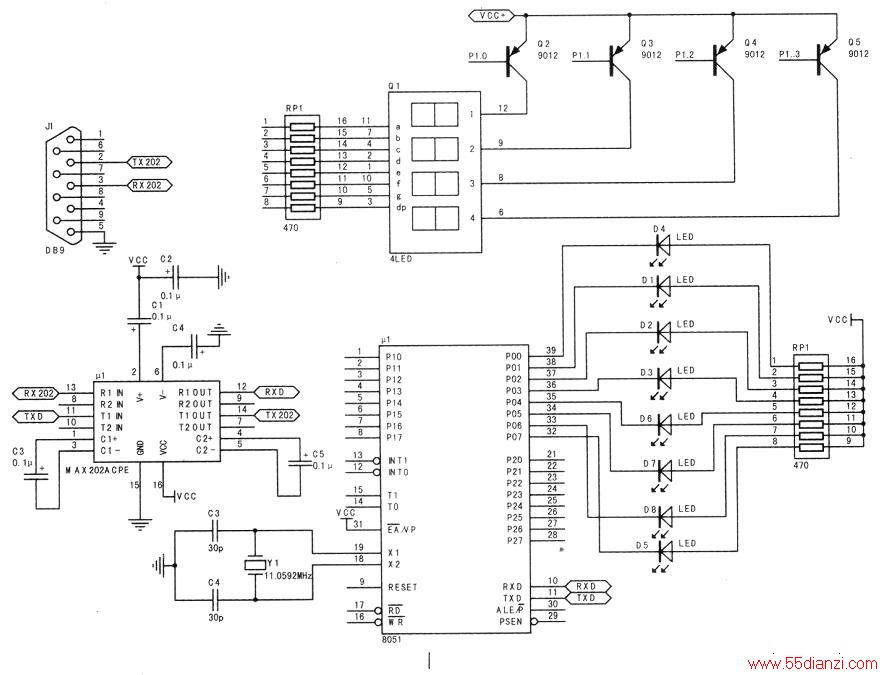

下位机的硬件电路如下图所示。
