单向电机转向的确定方法

　　方法一：修理三相异步电机时，是不必考虑电机转动方向的，因为只要将三相电源的任意两根接线对调位置，电机的转向就能改变。但是单相异步电机就不同了，修理后如果接不对转向就不能正常工作。象小水泵、鼓风机等，一旦电机转向搞错就不能送水、送风。为了得到正确的转向，将转子装上拆下试验很不方便。这里介绍一种用简单的试验来确定电机的转向。

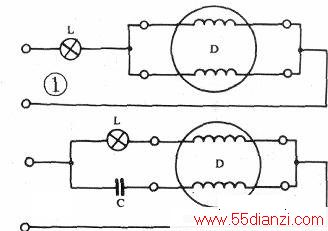

　　上图、下图是试验电路。图中L是220V白炽灯泡，C是耐压450V以上的电容器，D是修好的电机定子。单相电阻启动的电机按上图连接；单相电容启动、单相电容运转、单相电容启动及运转的电机按下图连接。

　　电机定子绕好线后，先不装配转子，而将它坚直地放在桌凳上。找一只铝质“易拉罐”当小转子，将它用针顶起，放在定子内圆正中。将试验电路连好后接通电源，“易拉罐”将会开始转动。

　　如果看不到“易拉罐”的转动或转动趋势，可以增大灯泡的功率或增大电容容量，使“易拉罐”转起来，它的转动方向就是将来电机转子装上后的转向。如果“易拉罐”转向与所需转向一致，说明定子接线正确。否则，只要调换定子中某一绕组的首尾，转子转向就能改变。

　　方法二：电风扇、洗衣机、抽油烟机等使用的单相电容移相式电动机中，主、副绕组的接线方式有四种：①主、副绕组均“头接头”；②主、副绕组均“头接尾”；③主绕组用“头接头”而副绕组用“头接尾”；④主绕组用“头接尾”而副绕组用“头接头”。

　　如果重绕定子绕组后，将主、副绕组的头、尾都向电机壳外引线（这时比原机多引出一根线），从主、副绕组中各任意取一根线连在一起作为引出线的“公共端”，接好后通电试看转向。如果转向不合要求，只要改变“公共端”中主副绕组任一根的首尾，就能改变电机的原来转向。
