电力系统故障解列装置

　　在多电源网络中，根据网络电源和负荷分布，还可以在适当的地方装设故障解列装置。在网络有故障时电网解列成几个独立电网继续运行，保证重要负荷的安全运行。

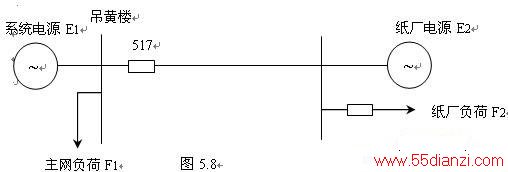

　　在宜宾电网主网和地方小电源的联络线上就装设了故障解列装置。例如吊黄楼变电站解列吊纸线517，对端纸厂有小电源，正常运行时与主网联结，增加供电可靠性。如图5.8

 　　当吊黄楼母线故障，或出线故障而未能即使切除故障线路时，母线电压降低，或者零序电压升高，满足装置的动作判据时，解列装置动作跳开吊纸线517，纸厂电源E2与纸厂负荷F2，主网电源E1与主网负荷F1各自构成电网独立运行。

　　刚解列的电网也要考虑各自的稳定性。对于主网，是否会因此丢掉大负荷，丢失大负荷后是否会出现电网振荡，对于小电网，是否会突然增加大负荷，增加大负荷是否会出现低周现象，出现低周是否会有合适的减载装置等。

　　可见，故障解列与低周减载的概念是完全不同的，在电网中的作用也不同。

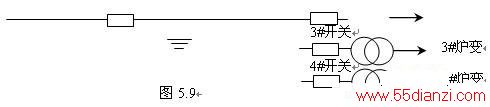

　　另外在宜宾电网中还有一个故障解列起的作用与前面讲的不同，那就是用户昌宏化工厂内部安装的故障解列装置。如图5.9

 　　当巡昌线发生故障，巡场175开关跳闸并重合，但是由于昌宏化工的负荷几乎是大的炉变，几台变压器的负荷以及变压器的励磁涌流之和会远远大于175开关的后加速定值，所以175开关无法合上，这样，就只有在昌宏变电站安装解列装置，解列掉几台炉变（例如1#、2#开关），让剩下的负荷（3#、4#开关）不至于把175开关冲跳。等175开关运行稳定后再逐步投入解列掉的几台炉变。

　　（说明，一般方式下，巡昌线的负荷不经过巡场175，而是龙头站龙巡西线直接经巡场旁母上巡昌线，只是为了这里解释方便采用是巡场供电方式。）
