器材:2m正馈天线,C波段双极化双输出高频头,万事达FR-960型模拟卫星接收机等,DT830-B数字万用表。调整时两人操作:一入调节天线,一人机房内观察万用表和电视画面并报AGC电压数值(如将卫星接收机的AGC电压引-至天线处,也可一人操作)。

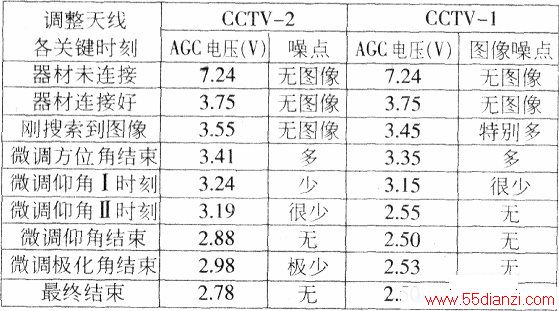

FR-960型卫星接收机后面板上有一组(四只)类似功放输出的卡簧式插座,其上标有AGC、+5V、GND等,测量无电压,且只有GND是和电路板地线相通的,用导线将AGC端子引至后面板AGC端。调节天线(分粗调和精调),并分别使调整方位角、仰角、极化角时的AGC电压值最小,具体方法不再阐述。下表是以接收CCTV-2、CCTV-两台作为监视画面时,天线调整各关键时刻的卫星接收机的AGC电压值(微调极化角时会因人所在木梯上挡住天线,故AGC电压值相应小些)。
从表中看出接收CCTV-1台时,卫星接收机的AGC电压值变化不灵敏。因此接收卫视节目时要选择信号较弱的卫视台作为监视画面,也可将卫星接收机选择在宽带调谐方式或在高频头馈源口塞入适当白纸遮住部分天线使调节精度提高。
上述方法熟练后,可不看电视画面,只要调节卫星天线使AGC电压最小,则卫视图像一定无噪点。该方法有以下优点:一是观察AGC电压值比观看电视画面更直观,不会产生视觉误差,二是调节精度高,简单,能调出余量,不用反复调节方位角、仰角。本人用此方法为多处卫星套站调校天线都取得满意的效果。
