卫视爱好者们在自家阳台上按大致的方位角和仰角对准一颗星后，都会还想搜到第二颗、第三颗等更多的星。从理论上说，只要准确对好一颗星，第二颗星的方位角就可根据与第一颗的方位角之差，在地面上用量角器画出来。然而在实践中这个方位角差要精确到分，而一般的量角器不容易做到。其实这只是一个简单的三角计算、问题，通过计算就可将不易准确测量的角度转换成容易准确到毫米的长度，实现准确寻星。下面以实例来说明如何运用这个方法。
已经对准了位于东经108.2°的新天11号星，要利用它来寻东经138°的亚太5号。先用卫星接收器上的对星指导功能查出108.2°E星在本地的方位角是187.17°，仰角是55.89°,138°E星的方位角是134.56°，仰角是45.44°。二星的方位角差a=187.17°-134.56°=52.61°．也就是要从108.2°E星的方位向西偏转52.61。
就是138°E星的方位。二星的仰角差β=55.89° -45.44° =10.45°，即要将正装的偏馈天线锅面向垂直方向调转10.45°。
用高斯贝尔60cm偏馈天线，正装．在一块长方形木板上，放在南阳台地面。这样木板的长边即为天线的方向，以此边在阳台画一条1m长的直线OA，要寻的138°E星的方向尺是由0A向东转52.61°OB直线的方向，取OB也为1m，就得到等腰三角形△OAB，简单计算即得AB=2.0A.Sin (a/2)=2x1000Sin26.3050=2000x0.4431=886( mm)，这样就将不易测量的方位角差a=52.61°变成了容易量出的长度886mm．在地面上画这样一个三角形，将天线木板的长边对齐OB线就对准了138°E星的方位。
如果阳台不够宽，OA也可取短点，如取0.5m，那AB就是443mm，只是OA越长，角度就越准确。

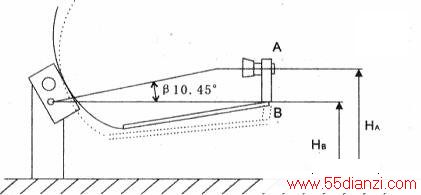

这样对出的方位角是非常准确的，对准后只要将天线仰角慢慢向锅面垂直方向转，看着信号强度，138°E星的信号肯定能出现。但笔者也用三角计算得出了准确的仰角位置。见下图．实线画的A位置是已知108.2°E星的仰角位置，虚线的B位置要寻的是138°E星的位置。在偏馈天线高频头夹具上下两半界线上取一点，测出这点到转轴中心的距离OA，本例测得OA=535mm。△OAB也是等腰三角形，β=10.45°是二星的仰角差，AB=2.0A.Sin(β/2)=2x535Sin5.225°=1070x0.091=97( mm)。AB虽不一定垂直于地面，但也与垂直线夹角很小，可以近似认为AB=HA-HB。本例中108.2°E星高频头中心点距地面高度HA=523mm．松开螺栓将高频头中心压下到距地面高HB=523-97=426(mm)，仰角就对准了138°E星。

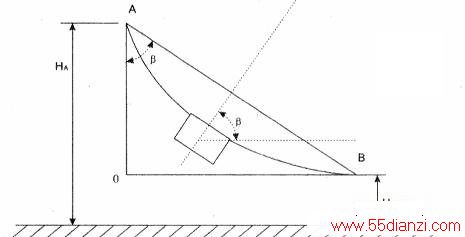

正馈天线的方位角也可用上述方法算，而俯仰程度则可直接利用仰角值算出锅缘的前后高差，见下图。用1.2m正馈天线接收95°E新天6号星，经查该星本地仰角p=51.43°。在直角△AOB中，OA就是天线前后缘对地高差HA -HB，OA=AB．Sin( 90-B) =1200cos51.430=1200x0.6234=748( mm)，据此调整天线就可得到准确的仰角。 ．以上寻星方法在楼顶平台，户外地面都可应用，只要有一块基本水平的平整地面即可。
