用数字万用表检测晶体三极管的方法

　　
　　具体测量方法为：
　　
　　数字式万用表选用二极管档测量晶体三极管，此档位的工作电压为2V，此电压可以保证晶体三极管的两个PN结在施加此电压后能够发生正向导通，反向截止的PN结单向导电特性。
　　
　　1．基极的判定
　　

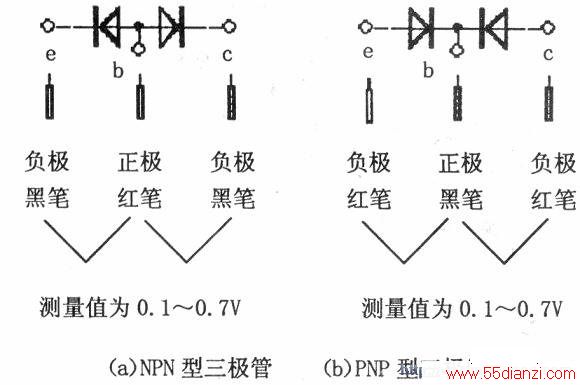

　　将数字表的一支表笔接在晶体三极管的假定基极上，另一只表笔分别去接另外两个极，如果两次测量在液晶屏上显示的数字为0.1～0.7V左右，则说明晶体三极管的两个PN结发生了正向导通，此时假定的基极为晶体三极管的基极，另外两电极分别为集电极和发射极；如果只有一次显示0.1～0.7V左右或一次都没有显示，则应从重新假定基极再次测量，直到测出基极为止。

　　
　　2．三极管类型、材料的判定　　
　　

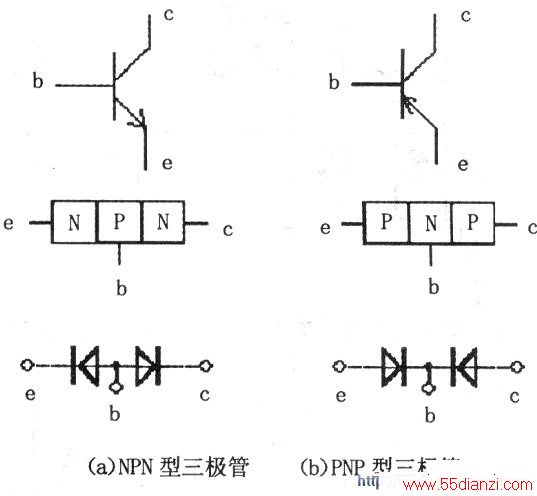

　　基极确定后，红笔接基极的为NPN型三极管，黑笔接基极的为PNP型三极管；PN结正向导通时的结压降在0.1～0.3V左右的为锗材料三极管，结压降在0.5～0.7V左右的为硅材料三极管。
　　
　　3．集电极和发射极的判定
　　

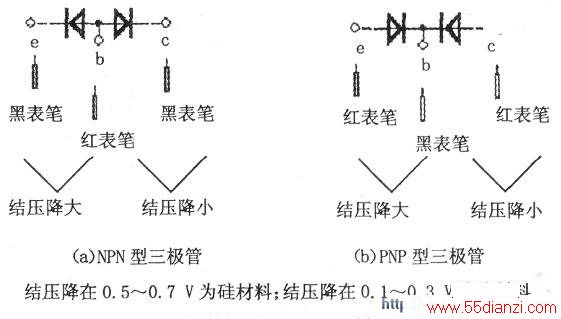

　　有两种方法进行判定：一种是用二极管档进行测量，由于晶体三极管的发射区掺杂浓度高于集电区，所以在给发射结和集电结施加正向电压时PN压降不一样大，其中发射结的结压降略高于集电结的结压降，从而判定发射极和集电极。
　　
　　另一种方法是使用hFE档来进行判断。在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到β值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大下，之后在取出三极管的集电极和发射极，交换位置在测量一下，观察显示屏数值的大小，反复测量4次，对比观察。以所测的数值最大的一次为准，就是三极管的电流放大系数B，相对应插孔的电极即是三极管的集电极和发射极。

　　
　　4．质量的判定
　　
　　晶体三极管的质量大致有以下几种情况，可以用数字表测量出来。
　　
　　(1)正常在正向测量两个PN结时具有正常的正向导通压降0.1～0,7V左右，反向测量时两个PN结反向截止，显示屏上显示溢出符号“1”。集电极和发射极之间测量时显示溢出符号“1”。
　　
　　(2)击穿常见故障为集电结或发射结以及集电极和发射极之间击穿，在测量时蜂鸣档会发出蜂鸣声，同时显示屏上显示的数据接近于零。
　　
　　(3)开路常见的故障为发射结或集电结开路，在正向测量时显示屏上会显示为“1”的溢出符号。
　　
　　(4)漏电常见的故障为发射结或集电结之间在正向测量时有正常的结压降，而在反向测量时也有一定的压降值显示。一般为零点几伏特到壹点几伏特之间，反向压降值越小，说明漏电越严重。
　　
　　这个方法普遍可行。熟练者可在10s左右得到结果。要注意，带有阻尼或互补达林顿的管容易误判断。请根据具体情况进行判别。
