多功能数字电表的接线及使用方法

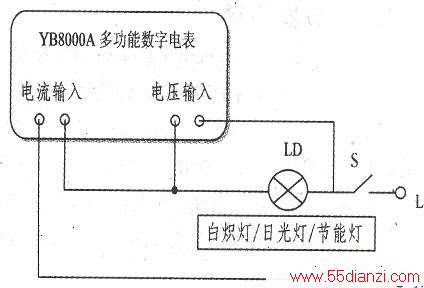

　　我们举例来介绍多功能数字电表的使用方法，白炽灯、日光灯和节能灯测量电路图见下图。

　　测量时必须注意：电流输入的连线一定要与电源回路串联，电压输入的连线应当与负载并联。如果电流输入连接错误，会损坏仪表。
　　
　　(1)用多功能数字电表测量40W白炽灯的工作状态。

　　测量结果：电源电压241.3V工作电流0.191A耗散功率46.11W电源频率49.99Hz  功率因数  1.00。
　　
　　(2)用多功能数字电表测量40W日光灯的工作状态显示测量结果：电源电压：240.7V；工作电流：0.356A；耗散功率：40.29W：电源频率：49.95Hz;功率因数：0.46。
　　
　　(3)用多功能数字电表测量节能灯的工作状态显示测量结果：电源电压：240.7V；工作电流：0.356A；耗散功率：40.29W；电源频率：49.95Hz；功率因数：0.46。
　　
　　(4)用12V交流电测试220Ω电阻负载组成教学演示电电路。

　　显示测量结果：电源电压：12.47V;工作电流：0.059A；耗散功率：0.739W;电源频率：49.99Hz;功率因数：0.99。
　　
　　测量中需要定格观察测量结果时可以按下暂停键，保持测量结果。
　　
　　以上4组测量结果表明：阻性负载（白炽灯和电阻）的功率因数均可达或接近1。
