此款摇摇棒的摇摆技术，能根据使用者摇动频率自动调整显示速度，不论摇晃速度快或慢，图像始终能稳定显示。
一、多功能数码摇摇棒原理分析
1．总体设计
整套系统以STC11F6单片机为核心控制系统，使用32只LED灯作为显示屏，它们分为4组，由Q1～Q4来选通其中的一组。4组LED共用8个数据位，直接由单片机的通用I/O口来控制，在I/O口和LED之间采用UN2803来做驱动，解决了单片机I/O口输出电流不够的问题。
总体体统框图如下图所示。
.
2．显示部设计
首先，我们根据LED点阵屏的显示原理：点阵屏的显示分为行扫描与列扫描两种，列扫描是将我们的字模数组通过点阵屏的行驱动进行输入，然后通过列对每一行进行扫描，当列为低（高）电平、行为高（低）电平时则表示该点为图案的一部分，将其读出、显示。它的顺序可以总结为：行不断的送数据，每送完设置的信息后列进行读取，然后行再次送数据，列再次读取……依次循环下去，一幅完整的图案就显示在了显示屏上。
而本次设计的LED显示棒数据传输原理与LED点阵屏相似。可以把LED显示棒看成是LED点阵屏中的一列。为了使显示的图案清晰，我们使用了32个LED管将它们排成一列，整个屏在静止时也就相当于32行×1列。数据传输时我们同样使用行送数据、列扫描。在摆动过程中，应用视觉暂留原理，我们点亮的列不会很快的消失，而是随着摆动的方向继续向前移动，只要移动的速度高于视觉暂留的最短时间显示内容就不会熄灭，至此，一幅图案也就可以这样被“摆动”出来了。

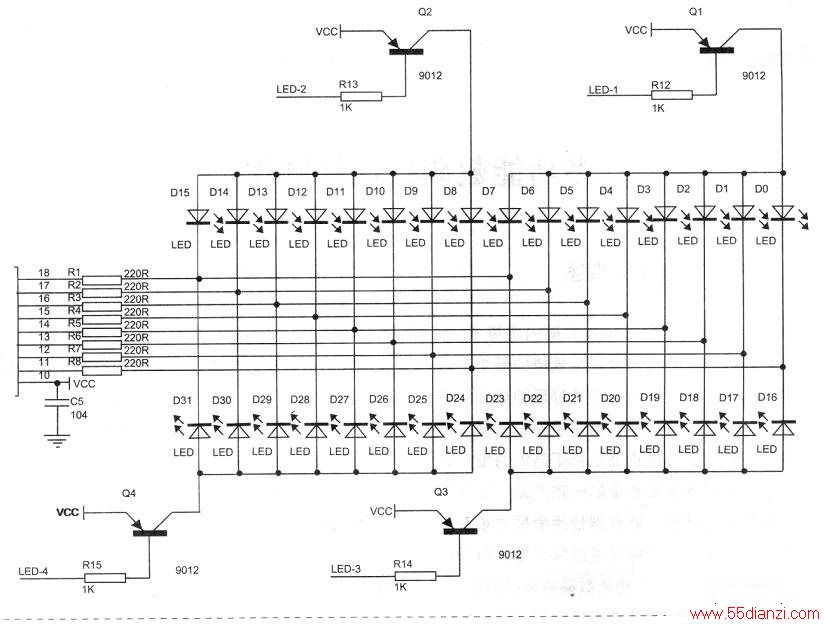

显示部分设计原理图如下图所示。
3．按键模块设计
使用一个按键对显示的所有内容进行切换，通过按钮按下的次数确定显示的内容。
4．惯性开关模块
惯性开关装置如下图3，它由真空玻璃管、水银柱、以及导电极组成。通过使用单片机的P3.3引脚连接滚珠开关检测周期，使摇动时间自适应，图像始终保持在中间。使用这种方法就可以让数据单程传输，解决了双程均传输时产生的重影，使得画面更加清晰、明了。
5．其他模块设计
除了以上的主要模块外，还有蜂鸣器、电源指示等模块。
二、安装和调试
在安装前应该先熟悉要使用到的各个元器件的功能和特性。本设计中一共使用到两块芯片，一片为STC的STC11F系列的单片机、另一片为LED的驱动芯片UN2303．其他的元器件主要是要注意电阻电容值大小的读取。

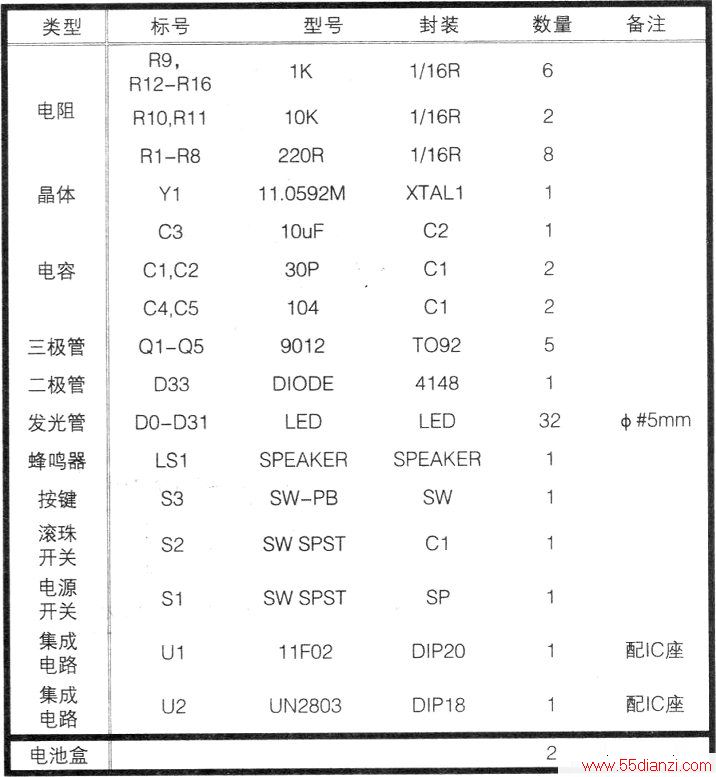

1．元器件清单如下
2．安装注意事项
(1)按照原理图正确安装并焊接元器件。
(2)在刚刚焊接完成时，先不要在IC座上插上IC芯片，用万用表测试两块IC芯片的供电脚电压，以确保电路不会烧坏芯片。
(3)完成以上步骤，正确安装两片IC芯片（注意缺口方向）和电池，打开拨动开关，如果安装正确，此时应该显示32路花样流水灯。
(4)按动按钮开关可以切换显示的内容，当出现比较杂乱的闪灯时，用手紧握摇摇棒底部，以一定的频率左右摇晃电路，即可看见显示的文字内容了。
(5)本电路预留软件升级接口，可通过软件更新来实现你想显示的内容。
(6)完成制作后，如长期不使用需卸下电池。
3．单片机软件实现
本设计采用的是宏晶公司的STC11F系列的单片机，它的编程方式与通用51单片机完全兼容。
主要代码如下：
在设计电路时预留了STC单片机的串口出来，由于STC单片机的程序跟新只需要通过串口就可以实现，所以初学者可以简单更改显示的点阵数组并重新烧写单片机的代码，就可以实现自己要显示的内容了！
