在液晶彩电中，大量采用数字电路，由于数字电路的工作电压低，且信号均以脉冲方式出现，因此部分故障仅凭万用表难以准确判断，这时可通过示波器测量波形来帮助判断故障。根据液晶彩电的信号频率，所用示波器的带宽不应小于50MHz，最好大于或等于100MHz。虽然不同品牌型号的示波器的面板设置不尽相同，但使用方法基本相同。
为了让大家能快速地掌握各型示波器的使用方法，下面对示波器常用的按钮或开关进行介绍，以便举一反三。
1．常用按钮或开关
(1)辉度(Intensity)和聚焦(Focus)旋钮辉度调节旋钮（又称为亮度调节旋钮）用于调节光点和扫描线的亮度，使用时应使亮度适中，不应太亮，以保护荧光屏。
聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。
(2)标尺亮度(Illuminance)此旋钮调节荧光屏后面的照明灯亮度。
在正常室内光线下，照明灯暗一些好。室内光线不足的环境中，可适当调亮照明灯。
(3)输入通道选择常用示波器多为双踪示波器，输入通道至少有通道1(CHl)、通道2(CH2)、双通道(DUAL)三种方式供选择，并在面板上设有选择开关示。选择通道1时，示波器仅显示通道1的信号。选择通道2时，示波器仅显示通道2的信号。选择双通道时，示波器同时显示通道1信号和通道2信号。
测试信号时，首先要将示波器的地与被测电路的地连接在一起。根据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。
另外，有些示波器还有ALT（两通道交替显示）、CHOP（两通道断续显示，用于扫描速度较慢时双踪显示）或ADD（两通道的信号叠加）等输入通道方式供选择。维修中，一般选择通道1或通道2方式。
(4)输入耦合方式输入耦合方式有三种选择：交流(AC)、地(GND)、直流(DC)。当选择“GND”时，扫描线显示出“示波器地”在荧光屏上的位置。
直流耦合用于测定信号直流绝对值和观测低频信号。交流耦合用于观测交流和含有直流成分的交流信号。在维修中，一般选择“直流”方式，以便观测信号的绝对电压值。
(5)触发方式选择示波器通常有多触发方式供选择。常用触发方式的意义如下：
1)常态(NORM)：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形：
2)自动(AUTO)：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；3)电视场(TV)：用于显示电视行／场同步信号；4)峰值自动(P-PAUTO)：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。只有部分示波器（例如CALTEK卡尔泰克CA8000系列示波器）具有该功能。
(6)垂直偏转因数选择（VOLTS/DIV）和微调在单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。灵敏度的倒数称为偏转因数。垂直灵敏度的单位是为cm/V、cm/mV或者DIV/mV、DIV/V，垂直偏转因数的单位是V/cm，mV/cm或者V/DIV，mV/DIV。实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。
双踪示波器中每个通道各有一个垂直偏转因数选择旋钮，一般从2mV/DIV（部分示波器为 5mV/DIV)到SV/DIV分为多挡，旋钮所对值代表屏上垂直方向一格的电压值。例如：当旋钮置于1V/DIV挡时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。
每个垂直偏转因数选择旋钮上往往还有一个小旋钮，微调每挡垂直偏转因数。将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与旋钮所指示的值一致。逆时针旋转此旋钮，能够微调垂直偏转因数。当微调垂直偏转因数后，会造成与实际垂直偏转因数与旋钮的指示值不一致，这点应引起注意。许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍（偏转因数则对应缩小）。例如，如果旋钮指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0.2V/DIV。
(7)时基选择(TIME/DIV)和微调时基选择和微调的使用方法与垂直偏转因数选择和微调类似。时基选择也通过一个旋钮实现。旋钮的指示值代表光点在水平方向移动一个格的时间值。
例如当旋钮置于1μs/DIV拦时，光点在屏上移动一格代表时间值1μs。
“微调”旋钮用于时基校准和微调。沿顺时针方向旋到底处于校准位置，屏上显示的时基值与旋钮所示的标称值一致。逆时针旋转旋钮，则对时基微调。旋钮拔出后处于扫描扩展状态。通常为×10扩展，即水平灵敏度扩大10倍，时基缩小到1/10。例如在2μs/DIV挡，扫描扩展状态下屏上水平一格代表的时间值等于2μs×(l/10)=0.2μs。
(8)位移(Position)旋钮示波器前面板上的位移旋钮用于调节信号波形在屏上的位置。旋转水平位移旋钮（标有水平双向箭头）左右移动信号波形，旋转垂直位移旋钮（标有垂直双向箭头）上下移动信号波形。
2．使用方法
在使用示波器检修液晶彩电时，先接通示波器的电源开关进行预热，然后再进行以下操作：
(1)调节亮度（又称辉度）及聚焦旋钮，使屏上出现清晰的光点。
(2)在CH1(或CH2)插口中插入探头线，将MODE挡选择在CH1(或CH2)处，SOURCE也置于CH1（或CH2）处；触发模式一般选择为“AUTO”（自动）；“COU-PLING”一项可先选择为“TV”。
(3)预估被测点信号的幅度，选择探头衰减开关。当置于“×1”时捌头对输入信号无衰减作用；当置于“×101时，进入示波器的被测信号幅度仅为测试信号幅度的1/10，即示波器上的示数乘以l0才是被测信号的实际幅度幅。
(4)此时屏幕上将显示从CH1(或CH2)输入的波形，调节左右和上下位移旋钮使波形在屏幕上想要显示的位置显示。
(5)调整TIME/DIV的挡位及CH1(或CH2)对应的VOLTS/DIV及挡位，使波形能在屏上完整显示出来，一般能显示三四个周期即可。
屏竖直（Y轴）方向有8格，选择VOLTS/DIV挡位，即选择竖直方向每一方格所代表的电压，从而使信号波形能在屏的竖直方向完整显示。屏水平方向有10格，调节TIME/DIV的挡位，即选择水平方向每一方格所代表的时间，一般调节至屏上能完整显示三四个周期的波形为宜。
(6)读数。读数是指通过波形看出信号的周期及信号的峰峰值（又称幅度）。信号的周期(T)=TIME/DIV挡的值×一个周期信号的方格数；信号的峰峰值(Vpp)=VOLTS/DIV挡的值×波峰与波谷之间的方格数×探头上衰减挡位。

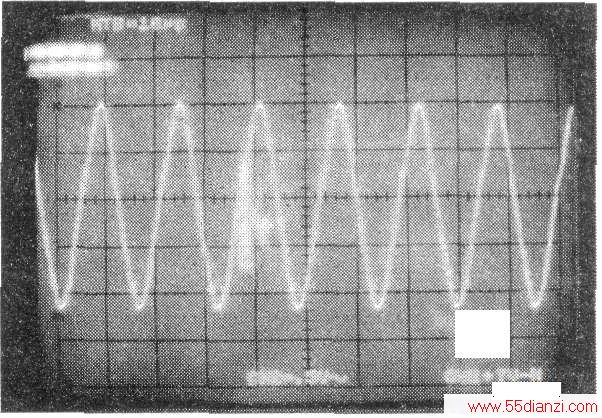

例：用×10探头测得一台液晶彩电背光灯驱动板上高压变压器附近的波形如下图所示。
从图中可以看出TIME/DIV挡的值为l0μs，一个周期信号的方格数约1.6格，则该信号的周期(T)=10×1.6=16(μs)，即频率f=l/T=62.5kHz；VOLTS/DIV挡的值为0.5V，波峰与波谷之间的方格数约44格，则该信号的峰峰值(Vpp)=0.5×4.4×10=22(V)。
