在检修电视机时，示波器也是经常使用的重要仪器。为了分析判断电路的故障所在，经常需要利用示波器来测试电路中信号的波形、幅度和频率等。示波器还经常被用来与信号发生器配合，观察电路的波形失真、动态范围、频率特性和过渡特性等。

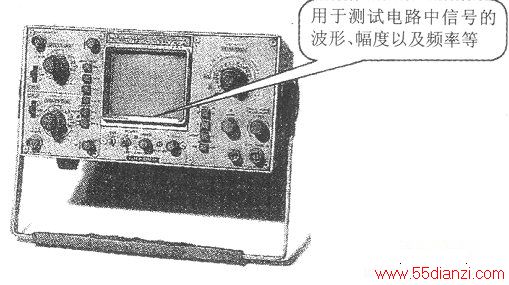

下图所示的是一种双踪示波器。所谓双踪示波器，即在示波器的屏幕上可同时显示两个信号的波形，以便进行比较和分析。
下面就示波器的主要用途及在使用中应注意的事项分别加以说明。
(1)用示波器测量信号的波形和幅度
在测量时，将示波器的Y轴增益调至“校正”位置，根据信号的幅度来选择面板上Y轴灵敏度的分档指示，再将示波器的探头接到测试点处，输入相应的信号后便可进行测量。下图所示的便是彩条信号的波形。在测试时，Y轴灵敏度分档指标为0.2V/cm，被测信号的高度为5cm，此时用的是1：1探头，则图中信号的幅度为0.2×5×1=1(V)。
(2)用示波器测量信号的周期或频率

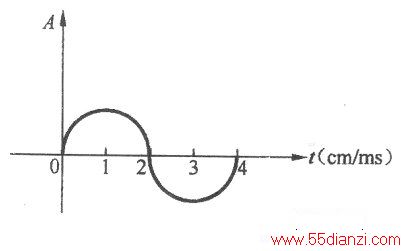

可以通过示波器x轴扫描(置于“校正”位置)给x轴定标，根据被测信号一个周期的波形在X轴上占据的厘米(cm)数，读出一个周期时间，从而计算出信号的频率，如下图所示。
图中X轴以cm／ms量程定标，若信号一个周期占4cm，则信号周期为4ms，频率则为：f=1／T=1(4×10-3)=250Hz。
(3)使用示波器应注意的事项
①示波器的外壳应良好接地，这样，一方面可以防止仪器漏电时触电；另一方面可以防止外界干扰。
②在测试前应将示波器先预热5～10min，这样可以使示波器进入稳定的工作状态，减小测量误差。
③若测量的信号是带有直流成分的交流信号，则应外加隔直流电路，同时被测信号的电压不允许超过额定值。
④在使用具有衰减的探头进行测量时，在最后计算时不要忘记探头的衰减量(一般为10：1衰减)。
⑤测量信号时一定要注意所使用示波器的带宽。如果要测试VHF高频调谐器的波形，就必须选用300MHz带宽的示波器；若要测试中频通道的波形，就必须选用50MHz以上带宽的示波器；若要测试视频通道的信号，就要选用10MHz以上带宽的示波器。若使用的示波器频带不够宽，就会使所测试的信号波形失真，甚至测试不出来。
