1．万用表内阻的影响不可忽略时，万用表与示波器的配合使用
用万用表检查信号通道时，往往测量的仅是平均电压，当平均电压与正常值差别较大时，不要盲目作结论而换元件。当所用的万用表型号不同、所测的方法不同时，在有些特殊部位的测量值往往差别很大，会把本来是正常的元件误认为故障元件拔下来。印制电路板经多次拔插会损坏且也影响外观，由于示波器的输入电阻远大于万用表，这时最好用示波器观察其波形。
可以用示波器的直流耦合输入(DC输入)测量平均直流电压值，用交流耦合输入(AC输入)观察叠加在直流上的波形，然后与万用表测量结果对比再作结论。这里举一由万用表内阻影响造成误判的例子。

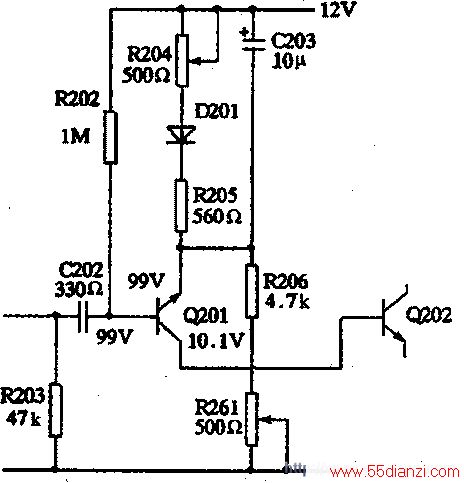

一台海燕牌CS47-2-AV(属JVC7695机芯)彩电，出现亮度失控，在检查相关的箝位电路(如下图所示)时，用MF47型万用表测得箝位管Q201的发射极电压正常，但测得基极电压仅为4．5V，与图纸上标的9．9V差别很大，索性认为该管损坏，但脱机测量三极管Q201却正常，装上后再用示波器交流耦合输入(AC输入)测量基极波形，能观测到经延时了的行同步脉冲(即箝位脉冲)，再换为直流耦合输入(DC输入)测量，发现平均电位约10V，说明这部分电路是正常的。经分析发现，Q201除筘位脉冲期间其余时间都是截止的，电路上为了保证脉冲到来时能饱和导通，设置了一个阻值达1MΩ的上偏置电阻R202。一般测量都是测对地电压，由于测量时万用表内阻相当于一个下偏置电阻，其值与R202电阻同数量级，R202与万用表的内阻的分压使得万用表的测量结果失去了意义。
2．小信号通路上万用表与示波器的配合使用
在以万用表检修彩电时，使用最多的是直流电压档，而直流电压档测量信号通路上直流脉动电压或脉冲电压对，得到的是平均值。在电路图中所标出的电压值往往就是这个值。电路正常与否、有无信号流通，电压的平均值都可能变化，有些部位变化明显，维修者常可以根据经验作出判断，有些部位电压变化不明显，这时就得借助示波器来进行检查，以便作出准确的判断。
一般的规律是：对于小信号通路，若为连续周期性信号，仅用万用表测量只能得到电路直流通路是否正常的结论，至于信号是否正常流通要用示波器观察。对于那些随图像内容的变化，波形形状和幅度随着变化的测量点，在经验不足时也要依赖示波器。而对诸如周期、幅度是否正常的判断使用示波器是必需的。
3．测量大幅度脉冲电压平均值时，万用表与示波器旮勺配合使用。

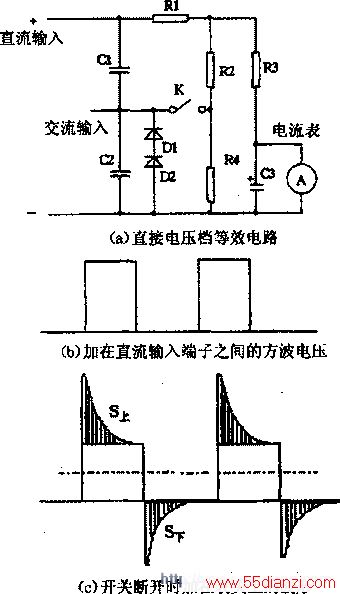

维修实践表明。使用万用表直流电压档测量时要注意万用表的型号，在测量大幅度脉冲电压韵平均值时，由于万用表的内部电路结构的差异，测量结果会对检修人员造成假象以致误判。例如：在使用MF92型万用表测量彩电行输出管集电极电压时，测量的结果竟高达1000V，而电源供电端子112V正常，查了所有的相关电路都未发现异常。用示波器观察，该点的行逆程脉冲为1000V，是正常的。采用MF47型万用表来重新测量，测量结果为112V，属于正常值。经波形分析发现，测量脉冲电压平均值有误差的一类万用表(如MF92型)其结构如下图(a)所示。这种结构与无误差的一类万用表(MF47型)的结构有差别。
测量脉冲电压平均值有误差的万用表，在直流电压档使用时，为交流电压档整流设计的二极管Dl、D2始终是接入电路的(即开关K是闭合的)，而无误差的万用表(如MF47型等)中在直流电压测量时这条支路是断开的(即开关K断开)。这两种接法，虽然对直流测量没有什么不同，但对脉冲平均电压的测量却有不同的效果。由于脉冲电压有丰富的谐波，而电路中不可避免地有分布电容的存在，这些分布电容与电阻网络构成的阻容网络对脉冲电压的响应，使加在表头上的信号变成如下图(b)所示的波形，如果D1、D2支路是断开的话，阻容网络在表头两端电压波形上、下阴影部分的面积是相等的，其直流平均值由于上、下阴影面积一正一负而抵消，实际测量的平均值不受分布电容的影响。若D1、D2支路始终是接入的话，由于二极管对负向脉冲的限幅作用，使负向脉冲的面积小于正向脉冲的面积，如下图(c)所示，结果平均值偏大，而且，脉冲的高度愈高，偏差愈大。
所以，当用万用表测量诸如开关电源、行输出等部位幅度较高的脉冲电压时，若出现电压偏高时，可用示波器进行观察，若波形、幅度正常，一般来说是所用的万用表不适合测量大幅度脉冲电压的平均值，为了可靠最好用MF47等型号的万用表，则可避免由于万用表本身而带来的错误判断。
