常用绝缘电阻表的结构

　　常见的指针式绝缘电阻表结构主要由一台手摇直流发电机、磁电系比率表及测量线路构成。
　　
　　1．手摇发电机
　　
　　手摇发电机一般由发电机、摇动手柄、传动齿轮等组成。发电机的容量很小，但在标准转速(120r／min)下会产生较高的电压。常见的电压等级有：100V、250V、500V、1000V、2500V等。
　　
　　2．磁电系比率表
　　

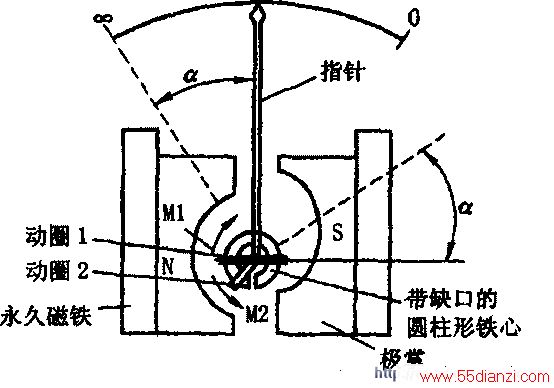

　　它一般由磁路部分、电路部分、指针等组成，如下图所示。磁路部分由永久磁铁、极掌、圆柱形铁心等构成。
　　
　　电路部分由两个可动的线圈(称之为动圈)构成。两个动圈彼此相交成一固定夹角，连同指针固定在同一轴上。可动线圈中的电流是通过导流丝导入的，当通入电流后，两个动圈内部的电流方向是相反的。此外，动圈内是有开口的铁心，所以磁路空气隙内的磁场是不均匀的。
