常用绝缘导线的种类及选用

点击数：7226 次录入时间：03-04 11:46:43 整理：http://www.55dianzi.com 经验交流

    一般常用绝缘导线有以下几种：
    1．橡皮绝缘导线  型号：BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。
    2．聚氯乙烯绝缘导线（塑料线）  型号：BLV—铝芯塑料线、BV—铜芯塑料线。
    3．橡皮电缆  型号：YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。
    橡皮绝缘导线有铜芯、铝芯，有单芯、双芯及多芯。用于屋内布线，工作电压一般不超过5OO伏，其常用型号和主要用途见表。
    常用导线简表：

名称

型号

规格

标称截面

用途

单芯硬线BV1×1/1.131mm2暗线布线塑料护套线BVVB3×1/1.78 2.5mm2明线布线灯头线RVS2×16/0.15 0.3 mm2不移动电器的连接三芯软护套线RVV 3×24/0.20.75 mm2移动式电器的连接
实物图：

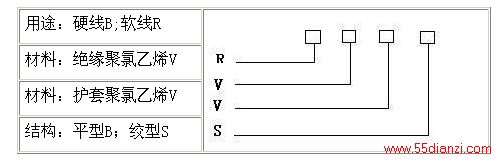

标准产品型号表示法：

标准产品规格表示法：

    导线粗细选择的原则：
    ⑴标称截面积相同，布线形式不同，安全载流量不同；
    ⑵工作电流相同，布线形式不同，应选择不同粗细的芯线；
    ⑶安全载流量与导线的标称截面积不成正比。实际应用中，第二种情况占多数。
     说明：
    （1）电功率近似计算：空调1K-3KW，电冰箱150W左右，洗衣机350W左右，日光灯功率因数作0.5。
    （2）护套线直接“入墙”敷设严重违章的理由：1.安全载运量减少；2.“低规”不允许，3.容易发生触电事故。
    （3）明线改为暗线，必须“穿管”敷设；一般家用电器电源线宜采用三芯软护套线；增粗进户线。原1 mm2 导线改为2.5mm2 。进户后，因导线太粗不利施工时，也可将总电路分成2～3个支路,允许每支路使用1 mm2 的导线，以利于施工和分路控制，但不允许集中单路传送大电流。
    （4）注意接地线地的粗细与绝缘颜色之规定。
