数字表二极管档的检测技巧

　　由于数字万用表可用二极管直读PN导通电压，所以，能对晶体二极管、三极管做更简洁的检测判断。
　　
　　下面是几点检测技巧。
　　

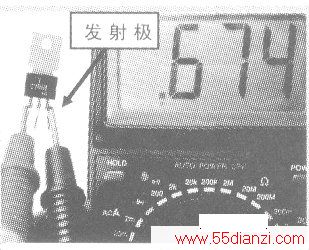

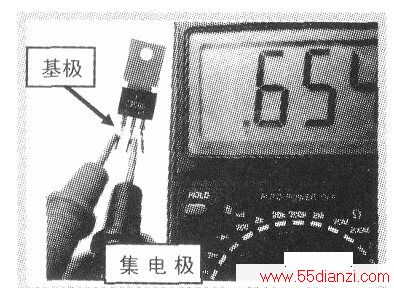

　　(1）据晶体三极管的集电结的正向导通电压降总小于发射结的正向导通电压降，结合数字表二极管档能直读PN结导通电压降，我们就能很方便利用该点直接判断三极管的三个极及类型。实例如下，对比上图和下图可知：上图所测电压小一些。应为基极到集电极电压，即集电结正向导通电压降0．654V；下图所测电压大一些，应为基极到发射极电压，即发射结正向导通电降O．674V；固综合上图和下图可直接判断该三极管的三个极由左到右依次为基极、集电极、发射极，且为NPN型管。对于PNP型管亦可同理检测判断，请读者自己验证。该检测技巧也是本人在本文要着重强调的。

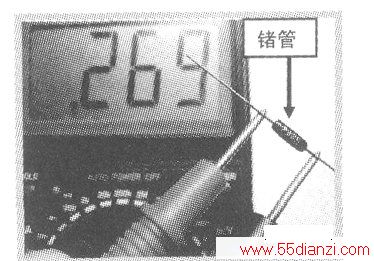

　　(2)巧用数字表二极管档直读PN结导通电压降对晶体二极管是硅管还是锗管直接判断，一般硅管正向导通电压降为O.5V～0.6V；一般锗管正向导通电压降为0.2V～O.3V，如图所示。
