用数字功率表对三种功率表的电流取样线圈和电压输入端内电阻的对比测试

　　通常对物理量的测量，仪表都必须从被测对象取样，其取样量值越少则对该对象影响越小，所测、显的数据精准度高，仪表的品质也就越高。
　　
　　为进一步了解、比较各型功率表的内在品质，这里设计对其电流取样线圈和输入电压端口的内电阻进行测量比较，参数如下表所示。
　　
　　1．数字功率表的电压输入端内电阻大于指针表35~140倍，指针功率表电流取样线圈的阻值大于数字表5～70倍，由此可以认为数字表取样量值远小于指针表。
　　
　　2．有功功率表的测试对象和仪表本身工作所消耗的能量为同一物理量——有功电功率，此时有源数字功率表的取样与测、显电路消耗的能量（没有量程选择、是不受小数点位置影响的常数）之和已与指针表的取样量相当，有源数字表的这个内在的品质优势在测量负载电路功耗时已不能突显。
　　

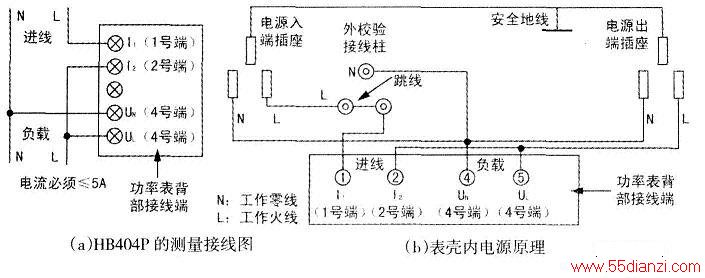

　　综上所述，数字功率表的内在品质高于指针功率表；但是每次测试以前，指针式的电气功率表必须按规定分别接好电压和电流端口，正确选择量程开关。有源的HB404P数字功率表，要将它的电源进线、取样和负载端口正确接线(参见下图中的(a)图）。只有对数字功率表的外壳、结构进行再设计和制作，使之成为一块独立的仪表，才能够在使用中避免因错误的连接导致损坏仪表、或把仪表的功耗误加入负载电路，产生计量误差。
