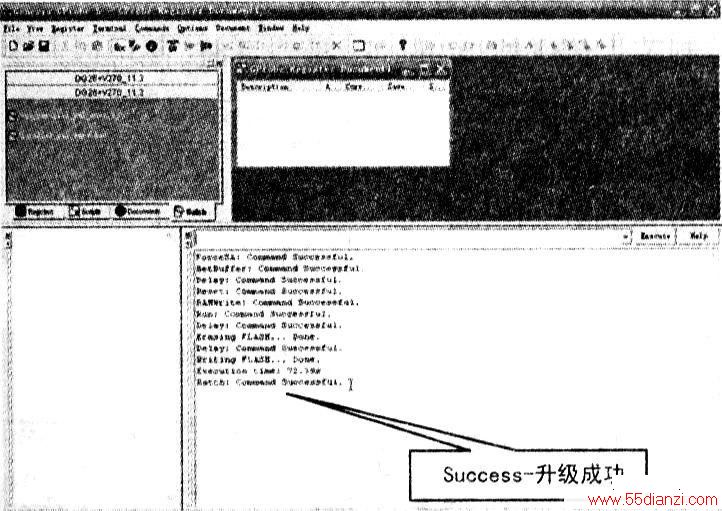

升级成功后会提示如下图所示。
当出现“Error”提示（表示写入不成功）时，要重新写入。有时需要重新给驱动板通电才能正常写入。造成升级失败的原因：升级过程通信被中断，例如板卡被断电等。
进入。BIOS模式后，针对以下三个参数进行设置：
（1）ParallelPortAddress378（2）arallelPortModeNormal（3）ParallelPortIRQIRQ7设置不正确也会影响烧录器的使用。
烧录三星显示器NT68XX系列MCU
三星系列液晶显示器采用的是台湾联咏NOVATEK公司生产的MCU，该公司的很多芯片都是用在液晶显示器上的，后期出的NT68521等把MCU和AD转换器、LVDS接口等完全整合在一起，性价比更高，应用非常广泛。该公司用于液晶显示器的系列MCU都支持在线ISP，不需要把芯片焊下就能升级程序，使用非常方便。对于引脚比较少的（例如NT68F63L等）PLCC44封装的芯片，其实只要在板子上焊接一个PLCC44插座，就可以把这个作为编程器使用了。
软件安装：找到光盘的“编程器安装程序＼NT68×××芯片烧写程序”文件夹，双击里面的“EASYWriter,exe”图标进行软件安装，下图所示，同样是一路“NEXT”直到软件安装完毕。
硬件连接：把三星显示器的VGA线直接插到烧录器的VGA接口就可以了，给显示器和烧录 器都通上电后启动软件。初次启动软件会自动检测系统时钟频率。待检测完毕后正式进入烧录界面。

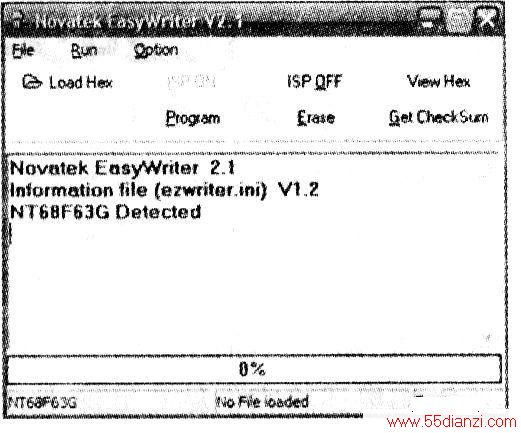

点击“ISPON”打开ISP模式，软件自动识别芯片型号。选择“LOADHEX”后找到对应程序文件夹选自己要烧录的程序，如上图所示。如果是“BIN”
文件。要在下拉菜单中选择“BinaiyFile‘，否则是显示不出来的。如果是”hex“文件，软件会弹出芯片型号确认对话框如中图所示，做相应选择就可以了。

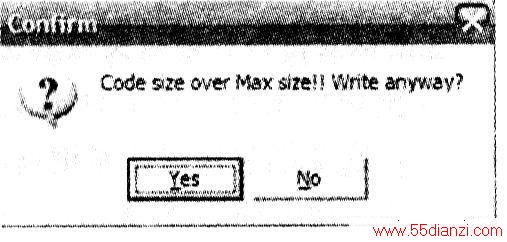

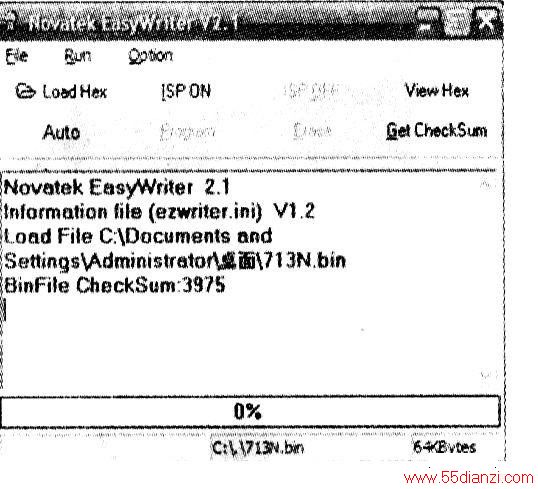

载入文件后。界面会出现一个”AUTO“按钮。点击它软件自动执行烧录程序。如果出现文件大小不符合的提示框，可能为源程序不正确或者原MCU程序BUG造成。点击”Yes“忽略错误继续进行，如下图所示。
注意：在”CheckSum“是对载入程序的校验值，MCU烧录成功后，点击”GetcheckSum“软件会自动对写入的数据进行校验，这个值要和刚载入的值一致，写入的数据才正确。
对于乐华的PT351系列TV板，采用的烧录方法和这个相同。
通过实际烧录表明。NovatekEasyWriterV2.1版本比较稳定。而后续的V2.4版本则不太稳定。在烧录中途如果遭遇失败，可以通过给待写驱动板重新通电、重启软件方式来解决。如果都不能解决，请关闭Windows其他运行程序后再试。必要时选择”Option-SetSpeed“选项，点击”Autodetect“按键自动检测系统运行速度。关闭该界面，重新打开”ISPON“进行试验。能识别出MCU型号则为连通，需要注意的是如果MCU本身损坏，一般表现为烧录最后提示”comparingFail!“，此时需要换新的MCU。
提示：实际上很多型号的屏接口一样，接口定义一样，供电电压一样，意味着所采用的驱动程序也是相同的。在选择驱动程序的时候，可以观察驱动程序的名称，只要产业的接口类型和位数还有供电电压相同就可以互相兼容。
如：zan-D8通用程序-5J-NA-D8L-XGA-3V和zan3一M150X2-T06-5JLAN—Audio—S6T-17，这里的M150X2-T06的程序就可以兼容所有86L，30+45针软排线接口的LCD屏。
