第一步：准备PCB原稿图

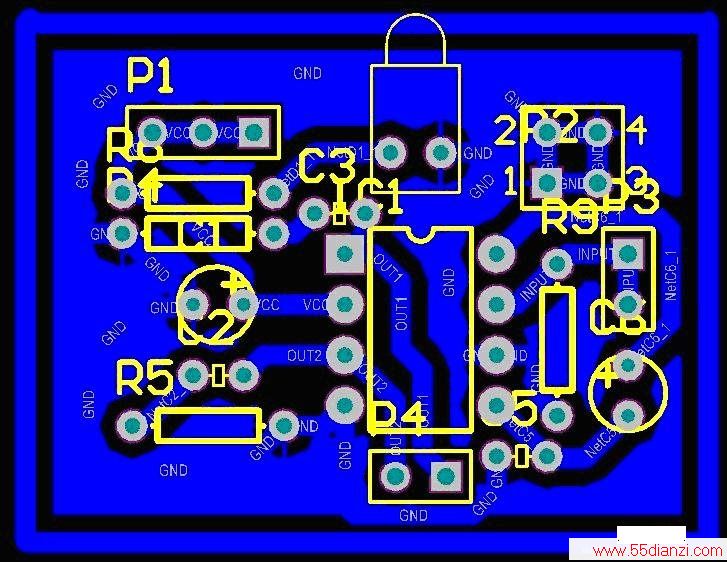

首先要在电脑中设计好电路板图， 如下：
第二步：打印
把之前画好的PCB文件拷贝到U盘中，在实验室值班时间把U盘拿给学长打印图纸。
打图时自己一定要做好打印登记：
打印好的图纸
第三步：卸料

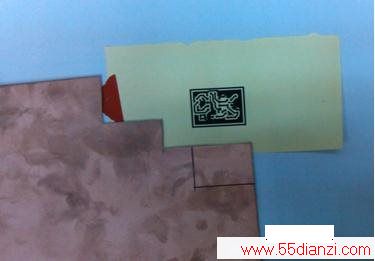

从整块铜板中规划好图纸大小的一块，并用油笔标示：
卸料（锯板）：
第四步：打磨铜板

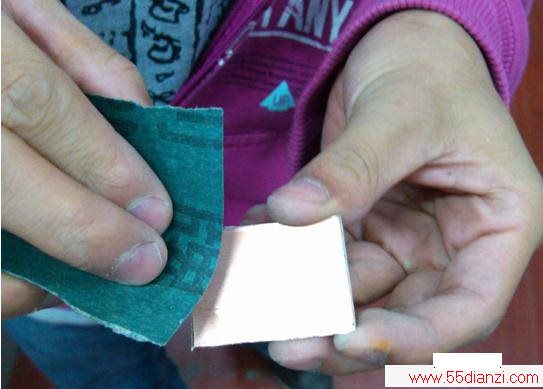

由于久置的铜板表明有层氧化膜不利于我们后面转印，所以把锯下的铜板用砂纸打磨光亮：
第五步：转印

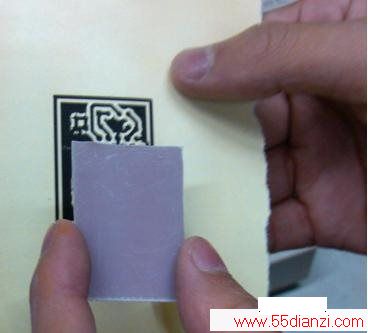

把磨光的铜板与油纸上的原理图贴在一起（一般用胶带固定牢固）：

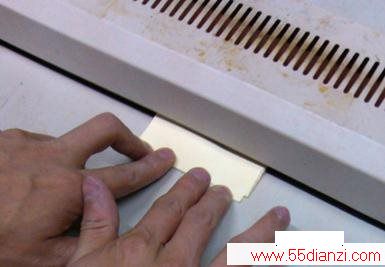

放入转印机转印（注意转印机温度一般为100~120度）：

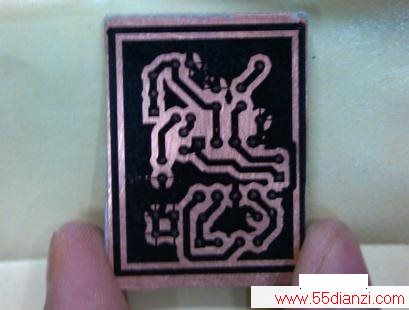

转印好的铜板：
第六步：腐蚀（注意安全！）

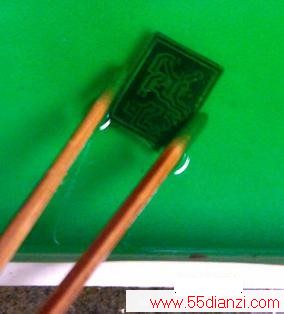

把转印好的铜板放入腐蚀液中腐蚀。把裸露的铜皮腐蚀掉即可。（由于腐蚀液有极强的腐蚀性，所以腐蚀是一定要小心！千万别溅到皮肤上！如果溅到手上上立刻用大量清水冲洗）
腐蚀后的铜板一定不能直接用手接触！必须先用清水冲洗完后方可用手拿。

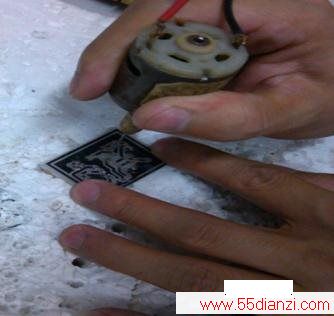

第七步：钻孔
注意钻机正常工作电压为12V：
第八步：清洗打磨

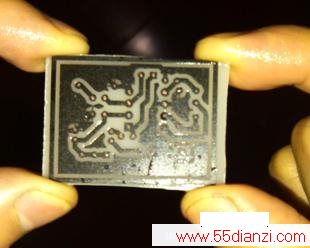

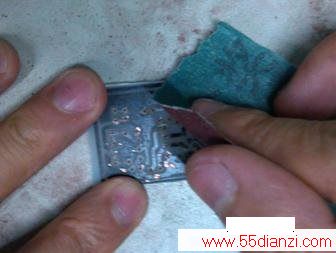

钻完孔后把铜板上的油墨有砂纸再次打磨，最后用清水清洗。

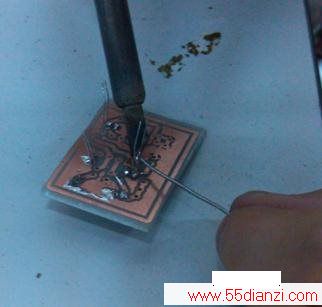

第九步：焊接

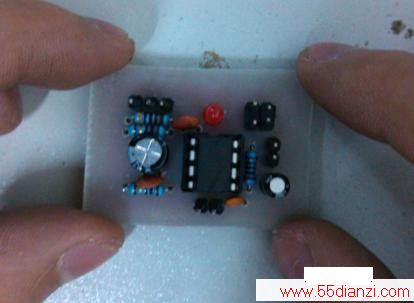

最终作品：
