A、B、C、D-BCD码输入端；a、b、c、d、e、f、g-译码输出端，输出“1”有效，用来驱动共阴LED数码管；LE-锁定端，LE=“1”时译码器处于锁定（保持）状态，译码输出保持在LE=“0”时的数值，LE=“O”为正常译码状态。
数字显示器件选用七段发光二极管数字管（若加小数点D．P．，则为八段），具有字形清晰美观、驱动简便、供电电源低、价格低廉等优点，本电路采用共阴方式。

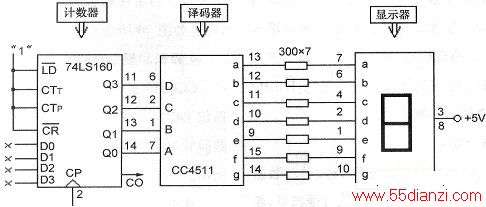

上图是计数、译码和显示电路的整体连接电路，按图连接即可正常工作。
5．计数电路的清零、启动
74160具有以下功能：
(1)异步清零功能：若CR输入低电平，则不管其他输入端（包括CP端）如何，实现四个触发器全部清零。由于这一清零操作不需要时钟脉冲CP配合（即不管CP是什么状态都行），所以称为“异步清零”。
(2)同步计数功能：LD=“1”的前提下，若计数控制端CTT=CTp=“1”，则对计数脉冲CP实现同步十进制加计数。

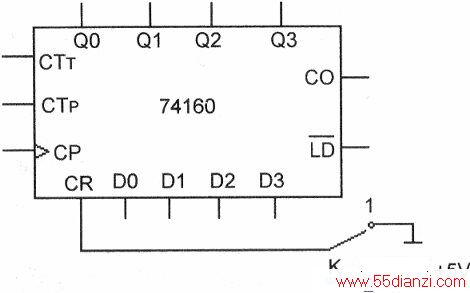

为实现计数器的清零和启动，本电路使用一个微动按钮开关（带自锁功能），设计成弹起（1位置）为清零、按下（2位置）为计数的形式，以完成各个计时器的同时启动功能，如上图所示。也就是说本作品的计时启动是人工的，若想设计成启动也是自动的，需要在跑道起点处设置启动电路（比如用声控电路），但线路太长，设置不便，本作品没有采用。
6．译码电路的锁定

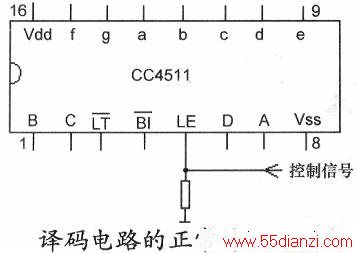

CC4511的LE端为锁定端，LE=“1”时译码器处于锁定（保持）状态，译码输出保持在LE=“0”时的数值，LE=“0”为正常译码。因此可以将超声波接收电路输出的控制信号送入LE端以实现正常译码和锁定功能，如下图所示。
当超声波探头前有物体经过时，接收电路会输出低电压信号，用此信号可以锁定译码器，但当物体经过后，接收电路又恢复输出高电压信号，因此，若此信号直接控制译码器锁定端，就会出现译码锁定在瞬间完成后又开始继续计数的现象，裁判员无法正常记录时间，为了解决这一问题，可以采用双稳态电路。

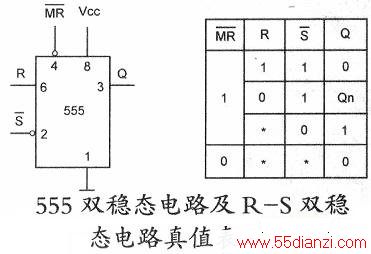

双稳态触发器是在触发信号作用下，电路的状态会发生翻转；触发信号消失后，电路的状态保持不变的触发电路。由555电路可以构成的具有双端输入的R-S触发电路。该电路有R和S两个输入端，两个输入端阈值电压不同，其原理图和真值表分别如下图和表2所示。

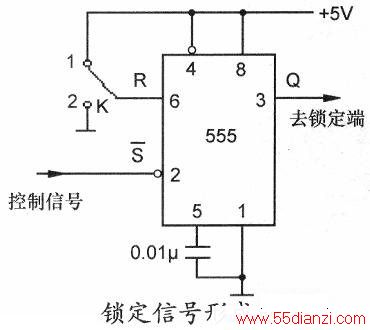

根据真值表，我们可以用下图所示电路完成译码的锁定。图中的K与上图中的K合并，当K弹起时（1位置），整机处于清零预备状态，超声波接收电路输出高电平信号，双稳态电路输出低电平；当K按下时（2位置），计数器开始计时，若超声波探头前有物体经过，接收电路的控制信号会变为低电平，使双稳态电路输出变为高电平，将译码器输出锁定。而探头前的物体经过以后，控制信号又恢复为高电压，这时双稳态电路仍输出高电平，使译码器保持锁定功能。
三、电源电路
整个电路使用+5V供电，整机工作电流大约1.OA，因此可以使用集成三端稳压器7805供电，并对芯片加装适当的散热片，稳压电路及其原理不再赘述。

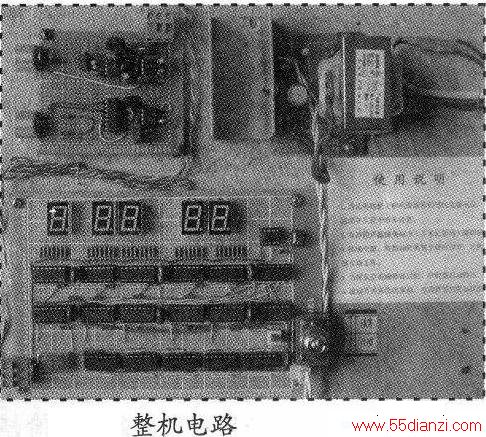

四、电路调试
电路制作完成后，必须经过精细地调试才能实现其功能，达到使用要求。本作品的调试需要用到的仪器有示波器、频率计和信号发生器，主要调试的电路和方法如下：
1．发射电路

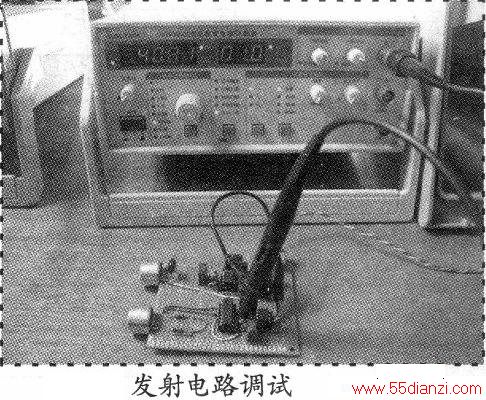

将超声波发射和接收模块接上电源，555电路的输出端接入频率计，调节定时电阻R2，使电路输出40kHz的方波，如下图所示。
2．接收电路

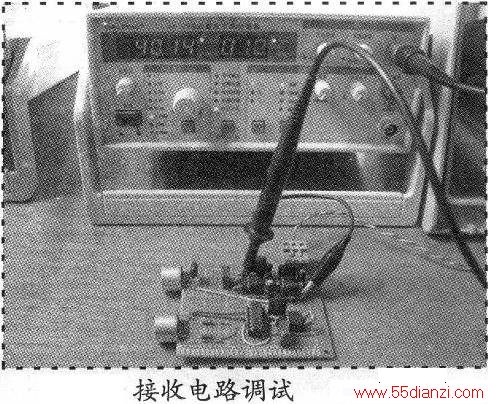

接收电路主要调试锁相环电路LM567内部压控振荡器的中心频率，使之工作在40kHz，并适当调整带宽滤波电容，使电路捕获带宽大约在5%左右，如下图所示。这样，当探头前有物体经过时，LM567的⑧脚电压就会由高变低，形成控制信号。
3．探测灵敏度和边界
安装时，超声波发射器与接收器中心轴线要保持平行并相距4~8cm，若能将超声波接收电路用金属壳屏蔽起来，则可提高抗干扰能力。根据测量距离的不同要求，可适当调整接收电路中放大器的增益。经测试，本电路有效测量距离约为1.5m，如下图所示。
由于本电路是用于跑道计时，故对探测边界的要求要尽可能准确。首先在纵向上要以跑道终点线的竖直上方为边界，该边界一侧指向起点的方向不能有超声波信号发射或反射，以免造成计时误差。简单的解决方法是将超声波模块先固定在一块底板上，并且让底板沿探头方向向前伸出3cm，以此形成超声波发射和接收的边界。经实验，在测量距离1.5m的范围，边界一侧大约有LOCm左右的测量误差，也就是说终点的计时区分度在10cm以内，基本能满足一般运动会的要求。
由于跑道的宽度是1.22m，所以电路的探测边界在横向上一般不能超过0.8m，以免相邻跑道的运动员产生干扰信号。经实测，本电路在1.5m的测量距离内横向测量范围约为0.6m左右，完全能满足需要。
在跑道终点线上方约2,5m的高度处横向架设一根铝合金支架，在支架上正对着每个跑道中心的位置处安装各个探头模块，并适当加上弹簧垫片，以方便对测量边界进行调整。沿铝合金框敷设连接线，在跑道外侧连接好各个跑道对应的计时模块，接上电源，一套简易的自动计时器就可以投入使用了。
