自制RJZ2001B燃气计量泵控制器手动功能替代电路

　　该电路控制对象为RJB－99型直流电磁驱动柱塞式隔膜计量泵，工作电压DC220V；最大工作电流<3A；功率220W。查阅说明书得知手动功能时控制器输出的DC220V脉冲为20次／分钟，即周期为3秒；脉冲宽度为0.3秒。决定以市电工频的二倍频100Hz，0.01秒为时间基准。通过计数器在计数至270个脉冲时开始输出直流脉冲，到300个脉冲时复位停止脉冲输出，完成一个周期。构成低频方波脉冲发生器，就可以输出符合要求的驱动脉冲电压。

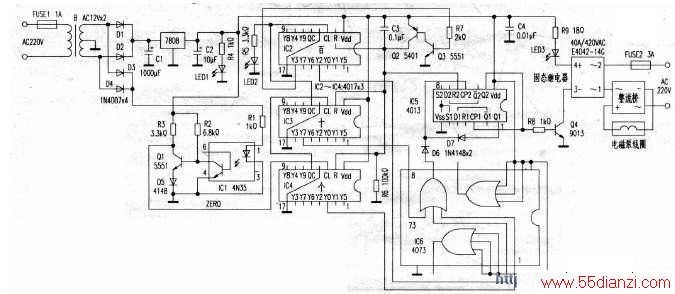

　　上图中，Q1和IC1及外围元件构成过零脉冲产生电路，经实验用光耦电路构成的电路可靠，制作成功率高。其输出的脉冲输入到IC4（4017）14端进行个位计数，IC412进位端输出的进位脉冲送入十位计数器IC3（4017）14端进行十位计数，百位雷同。需要的第270个脉冲分别取自个、十、百位计数器的相关引脚。然后送入IC6（4073）三输入与门构成的复合电路，只有三个输入端均为高电平时才输出一个高电平触发脉冲，使IC5（4013）上半部分D触发器的Q2输出高电平。IC5的Q2还作为下半部分D触发器的上升沿触发脉冲，使IC5的Q1输出高电平，直到IC5被复位。它的作用是封锁IC6经D6在输出首个有用脉冲后产生的无用脉冲。C3、R6构成上电复位电路。三极管Q2、Q3等也构成复位电路，在第300个脉冲时使IC2～IC5复位。从而产生周期脉冲。

　　下图为调试该电路时用的555振荡电路，③脚输出的方波接入IC4（14）端进行调试。用1到4.7雾电容时集成电路555的③端可以产生目视可分辨的脉冲。用0.1雾电容时接近50Hz频率。

　　实际电路中还在交流电源进线处增设了开关和型号为DNF05－H－3A（X）的电磁滤波器。为可靠起见固态继电器和整流桥选用了40A和25A的产品。R5、LED2是为了调试方便增设的，可以取消。整个电路焊接在一块万用电路板上，为便于在焊盘侧焊接导线，所以各IC引脚是底视图（是相反的）。

　　要改变每分钟输出脉冲次数只需改变连线到相关引脚，并利用IC6内剩余的与门电路就可以实现。
