基于WM2002设计的立体声耳机驱动方案及应用

    WolfsON公司的WM2002是采用WolfsonmyZoneTM环境噪音消除技术（ANC）的立体声耳机驱动器，可采用单端或BTL输出配置，支持模拟播放或语音输入，模拟或数字麦克风。WM2002集成了功率管理，包括DC/DC转换器，电荷泵和LDO稳压器，采用单节AAA电池供电。环境噪音可降低25dB(典型值),降噪带宽(40Hz-4kHz)，BTL驱动的THD+N可达-80dB。主要用在带ANC的手机，耳机以及蓝牙单声道/立体声手机。

    WM2002应用：

    “Pod-STyle”stereoear-buds,headsets,headphoneswithANC

    “Supra-Aural”stereoheadphoneswithANC

    Mono/StereoBluetoothheadsetswithANC

图2。WM2002典型应用框图

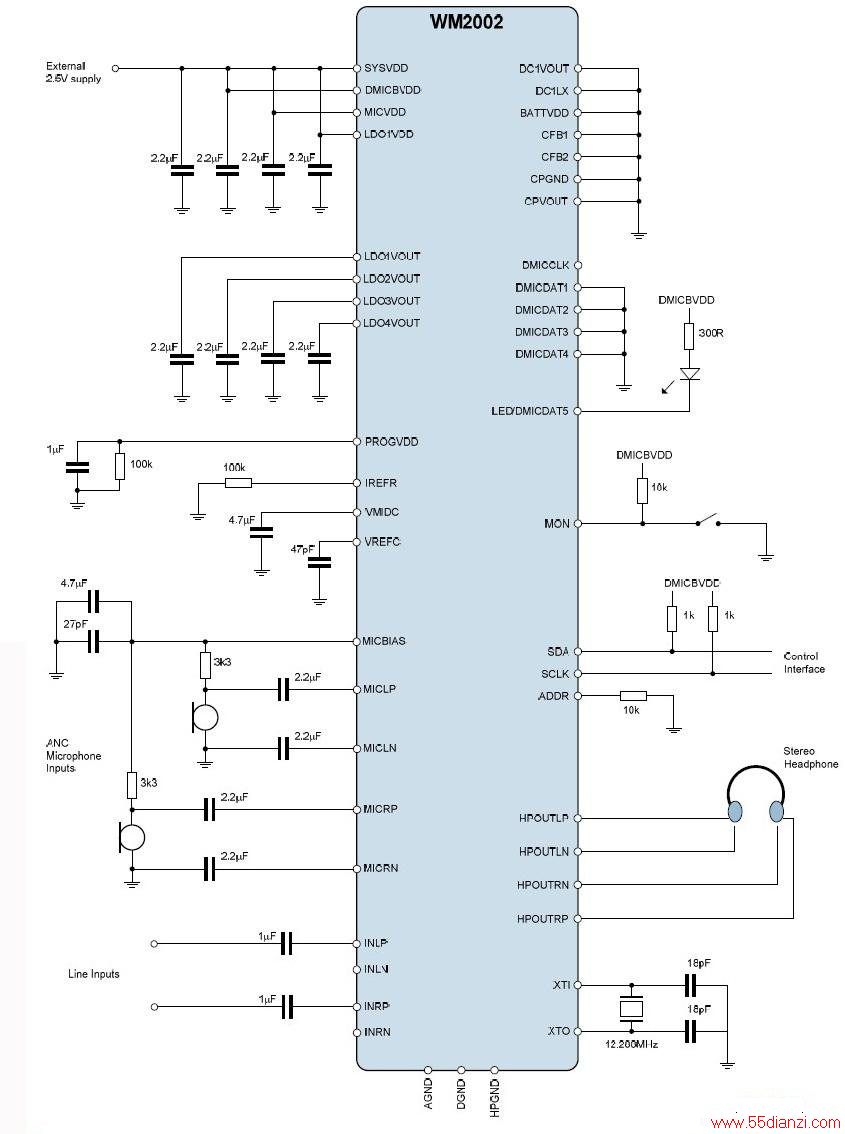

图3。WM2002推荐外接元件数值

图4。WM2002DC1升压转换器和电荷泵外接元件数值
