DIY逻辑检测装置

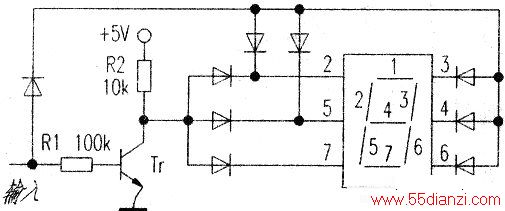

　　此装置如下图所示，电路由一只晶体管、若干二极管和～个七段数字显示器构成。显示器管脚连接亦见图。
　　
　　当输人为高电平时．第2、5、3、4、6路二极管导通，对应显示段亮，显示出“H”字样。
　　
　　当输入为低电平时，三极管作为倒相器，使第2、5、7路二极管导通，对应显示段亮，显示出“L”字样。
　　
　　通过这个简易模型，就能正确反映输入电平的状态了。
