CD40194的功能演示电路

　　一、电路原理
　　

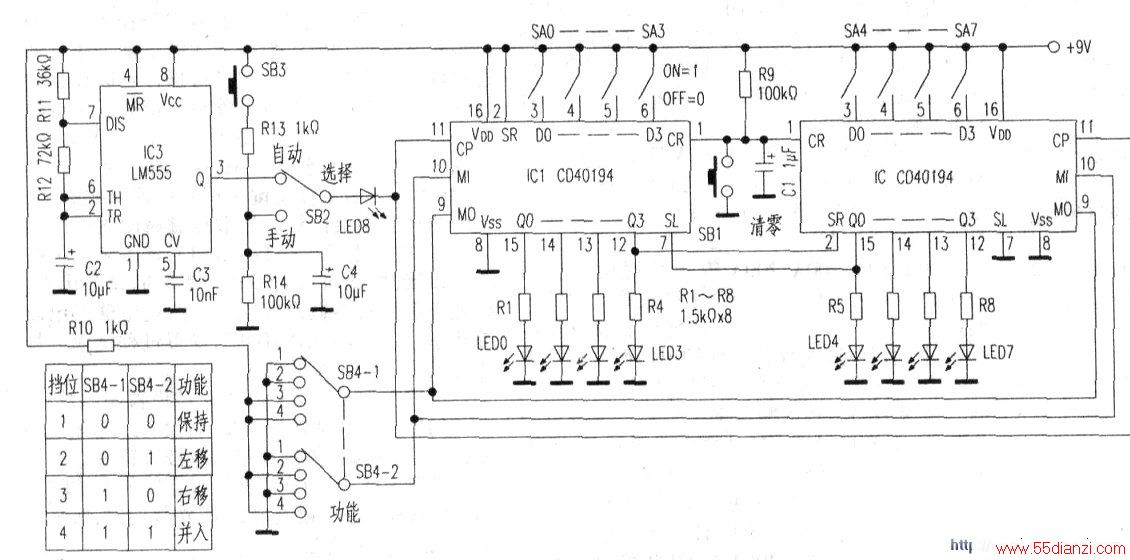

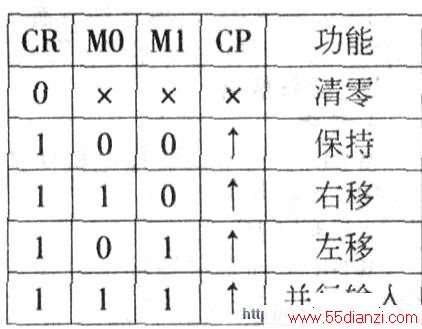

    如附图所示，IC1、IC2使用CD40194，它采用16脚DIP封装，各脚功能如上表。CR是复位控制端，当CR=O时，QO～Q3输出状态被清零，发光管LEDO~LED7均熄灭。R9、Cl组成自动复位电路，由于电容Cl两端电压不能突变，故每次加电时为CR提供一个由O变l的脉冲上升沿，先对输出状态清零，再开始工作。SBI为手动复位开关。SAO~SA3是并行置人数据开关．开关闭合时DO—D3为l，开关断开时DO~D3为O。SR是右移数据串行输入端．SL是左移数据串行输入端，均可为O或I，IC1的SR=I，IC2的SR接IC1的高位输出端03．所以右移操作时LEDO、LEDI----．依次点亮；叉因IC2的SL=O，IC1的SL接IC2的低位Qo．所以左移操作时LED7、LED6-----将依次熄灭，这样就完成了两片CD40194的串行移位级联。CP是时钟脉冲输入端，ICI、IC2的左右移位及并行输入均在CP脉冲上升沿时触发有效。Ml、MO为工作模式选择控制端，共有MIMO=OO～11四种状态，详见下表列出的简化功能表、IC3使用输出驱动电流较大(最大可达200mA)的双极型单时基集成电路LM555（或SE555、SN555等）．接成超低频振荡器的工作方式，振荡频按f=1.43/[(R11+2xR12)xC2]进行估算，按附图给出的元件参数，f≈0.8Hz．脉冲周期为t=l/f=1.25a。当将SB2置“自动”挡时，可见每1.25秒LED8闪亮一下，同时LEDO—LED7左或右移位变化一次。如SB2置“手动”挡时，每按一次SB3可输出一个时钟脉冲，同时LEDO~LED7移位一次。SB4一l、SB4-2是2x4双联功能控制开关。

引脚 符号 功能 1 CR 复位、低电平有效 2 SR 右移串行输入 3\6 DO~D3 4位数据并行输入 7 SL 左移串行输入 8 Vss 地 9\10 MO、M1 工作模式选择 11 CP 时钟脉冲输入 12\15 Q3~QO 4位数据并行输出 16 vDD 正电源3V~15V

　　二、演示操作

    1、准备SB1置“手动”．SAO～SA7置“OFF”、SB4置“1”，接通电源后（或操作过程中按一下SBI）．IC1、IC2的DO~D3复位清零．LEDO—LED7均熄灭并保持，做好演示准备。

　　2、左移及右移SB4置“3”．按一下SB3．LEDO点亮，再按一下SB3，LEDO，LEDI两管亮……，如此可见ICI的SR串行输入的l向右移位，直至LEDO—I.ED7全部点亮。若将SB3置于“自动”，则IC3每输出一个时钟脉冲．LED8闪点一下．LEDO—LED7会同步向右移位。当LEDO_LED7全部点亮后，可将SB4置“2”，如SB2在“手动”位置．每按一下SB3发光管熄灭一个（按LED7-LED顺序）．如此可见IC2的SL串行输入的0向左位移，直至LED7~LEDO全部熄灭。如SB2在“自动”位置，则IC3每输出一个时钟脉冲．LED8闪亮一下．LED7~LEDO会同步向左移位。

　　3、并行输入数据SB2置“手动”、SB4置“4”，通过SAO_SA7置人ICI、IC2并行输入的共8位数据。比如SAO、SAI、SA5、SA6闭合（输入1）、其余开关断开（输入O）。按一下SB1使输出清零，即LEDO_LED7全部熄灭，再按一下SB3为CP提供一个脉冲上升沿，则SAO-SA7置人的数据(即(SAO~SA7=11000110)被透明传送到输出端，此时可见LFDO、LEDI、LED6点亮．其余发光管熄灭。

　　并行输入的8位数据，亦可按前述操作方法，进行左移或右移演示。
