数字电路实验箱的面板的上部为显示电路，所有发光二极管LED的驱动电路均由实验箱提供，此外，2位静态数码管和4位动态数码管的显示译码电路7448已由实验箱提供，在做动态显示实验时，学生只需设计扫描电路和数据选择电路。5x7点阵显示电路的行和列的LED驱动电路均由实验箱提供，实验时学生只需设计字模和扫描电路。
实验箱的下部为信号源，Ul一UIO为逻辑电平，Ull为单脉冲，U12为时钟，U21—U29为一组信号源。实验箱的输出信号由选择开关K12选择。
面板其余部分为电路接线区，一般情况下，可容纳7~9块双列直插式集成电路。分立元件区可接人R、C、L和晶体管等分立元件。分立元件是做脉冲电路、A/D或D/A电路实验时所必须的。
左下角处的40脚插座，即可插28脚或40脚宽脚双列直插式集成电路，也可以插8—20脚窄脚双列直插式集成电路。考虑到扩展外接电路的需要，40脚插座与40脚自锁插座相连，通过自锁插座，可以将外接扩展板上的器件或电路接入实验箱。
可编程器件CPLD、FPGA以及单片机安装在外接扩展板上，通过自锁转接插座可与实验箱上的电路连接。
当一个实验箱不够用时，可以用40线连接电缆将两个实验箱连接起来，将实验规模扩大一倍。
数字电路实验箱内部电路的框图如下图所示。其中输出信号开关用于控制逻辑电平、单脉冲和时钟的输出，综合信号输出选择开关用于选择控制各种综合信号的输出，所有逻辑信号开关均采用自复位按键式开关，这种开关具有操作方便和使用寿命长的特点。
当持续按综合信号输出选择开关超过5秒后，实验箱所有的信号源处于自检状态，即U1～U12均输出1Hz信号，与之对应的发光二极管LED1—LED12闪烁。U21~U29输出8421BCD码可以用来检测实验箱上数码管及显示译码电路的好坏。
数字电路实验箱采用外部+9V直流稳压电源供电，经内部DC-DC电路变换为+5v电源。采用直流稳压电源供电而避免直接使用交流220V来整流稳压，是考虑到学生实验时的人身安全。
下图是使用本数字电路实验箱的译码与显示电路实验举例。该实验要求：1）2位静态数码显示电路循环显示O~9这10个数字；2)4位动态数码显示电路同时循环显示0~9这10个数字；3)5x7点阵显示电路轮流显示“天天向上”这4个汉字。
图中虚线右侧只画出了实验箱显示电路的接口部分，虚线左侧为实验电路。现将实验电路原理概述如下。
1、汉字显示实验电路

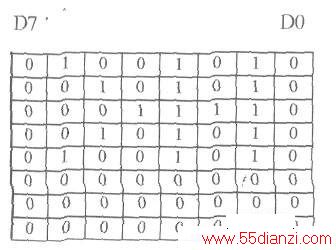

实验前先设计好“天天向上”4个字的字模，以“天”字为例，其字模如上图所示。为便于存取字模，应在AT28C68B存贮器每一单元字中存人字模一列的信息，其中D7位没有使用，如下图所示。对于5x7的点阵显示电路，每个字模一般只需要占用存贮器的5个字节，在本例中为了使存贮器的地址计数器便于设计，实际上每个字模占用了8个字节，后3个字节为全“0”。
汉字显示的原理是，每当从存贮器一个字节中取出字模的一列信息后，加在显示电路的H1～H7端，若此时V1～V5中某一端加入列选信号后，则这一列将显示由H1～H7端加入的信息，如果令VI～V5信号与取字模的地址信号同步，则点阵显示器将逐列显示某一汉字字模的各个列，当V1～V5的扫描速度大于24分之一秒后，人们将看到一个完整的汉字。每当显示了一个汉字后，地址计数器将定位到另一个字符地址段上，显示另一个汉字。4个汉字轮流显示，人们将看到“天天向上”4个字逐一显示。
汉字显示电路如上图所示，4个汉字分别存放在存贮器的4个段中，占用了32个字节。图中U2A电路用于产生存贮器的高位地址A4A3，A4A3确定了4个字模首行在存贮器中的位置。当高位A4A3确定后，随着UIA产生的低地址A2AIAO递增，存贮器将从某一字模段中取出某一列的字模信息，由字节的数据端D0~D6送人5x7点阵显示电路的H1—H7行。U1A产生低位地址信号A2AIAO的同时，送人图中的U3 (3-8译码器)，该译码器的低5位输出端将作为点阵显示电路的列选信号，当V1一V5中某一个输入了有效信号后，该列将显示出H1~H7行加入的信息。
U27是实验箱上提供的信号源，时钟频率为500Hz，在这一时钟的作用下，地址计数器将反复计数，4个汉字将反复轮流显示。
2．数码显示实验电路
图中U6由74HC161组成的十进制计数电路，其输出QDQCQBQA产生的8421BCD码，送入2位静态数码显示电路和4位动态数码显示电路的数据输入端DBCA。2位静态数码显示电路将直接逐一显示0~9十个数字，而4位动态数码显示电路则从点阵显示电路的的列选信号VI—V5中取出4位，作为4位动态数码显示龟路的位选信号。因此，4位动态数码管将轮流显示O~9个数字。如果再增加4个4选1的数据选择器，则4位动态数码管可以显示4个不同的数字。
