用实验板演示AD转换器的进程

　　
　　从①开始重新查。往往IC焊反是主要原因。
　　

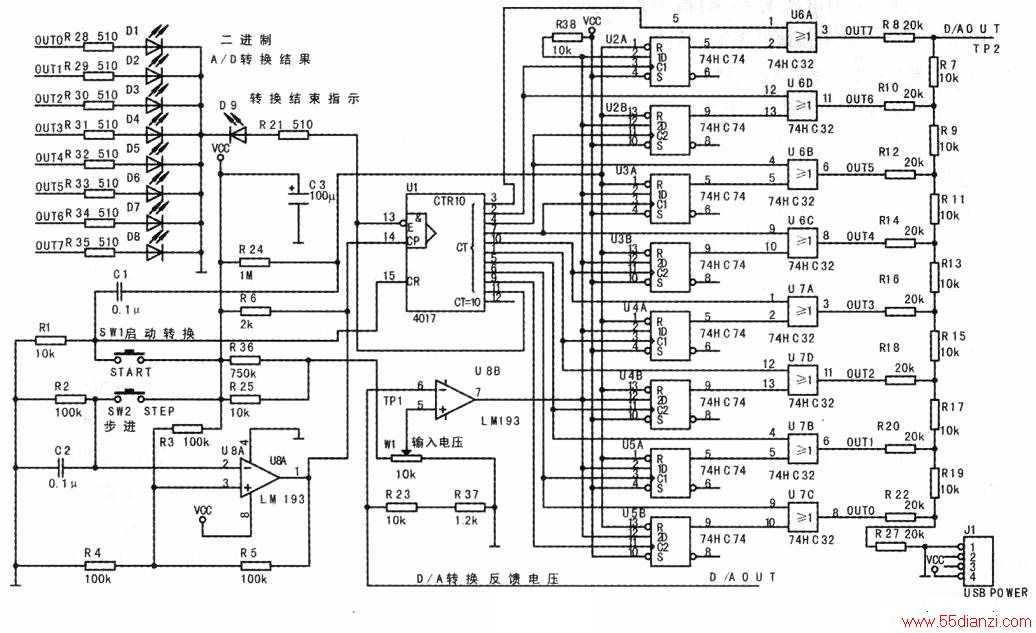

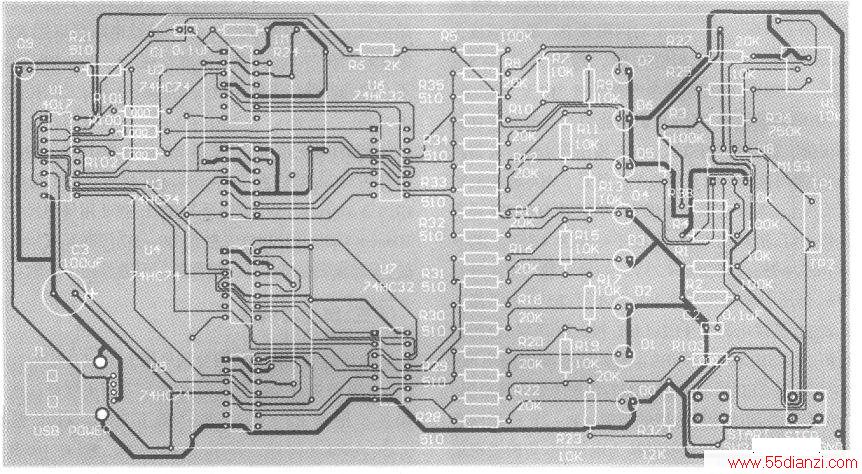

　　(5)插上USB接口，按SW1，用数字万用表20V档测Ul的⑩脚，指示从0转为5V正常，D7亮。如不正常，查按键是否虚焊，最直接快速的方法是用镊子短路按键两焊点。按SW2，测Ul的⑩脚，指示从5V转为O正常。如不正常，查按键是否虚焊，查U8的②、③、①脚。②脚没有按时为0，按下为5v；③脚没有按时为3.33V，按下后为1.66V；①脚同Ul的⑩脚。任何脚电平不正常查相关的电阻。最直接快速的检测方法是，测Ul的⑩脚，用镊子短路U8的④脚对地、②脚对电源、③脚对电源，结果应该分别是⑩脚为0、O、SV。连续按SW2，可以看到D7～0有变化，最后D9亮。
　　
　　(6)调节电位器Wl，用数字万用表20V档测TP1电压范围在0~2.5V，稍高一点没有关系，小于2.5V可换负偏差的R25或减小R36。把Wl调到最大位置(≥2.5V)，按SW1，再连续按SW2，到D7—0全亮为止；测TP2为2.5V，如果有偏差，换R37，TP2读数大于2.5V，R37减小，反之加大。
　　
　　到此为止我们可以演示A/D转换器了。

　
　　四、PROTUS演示
　　

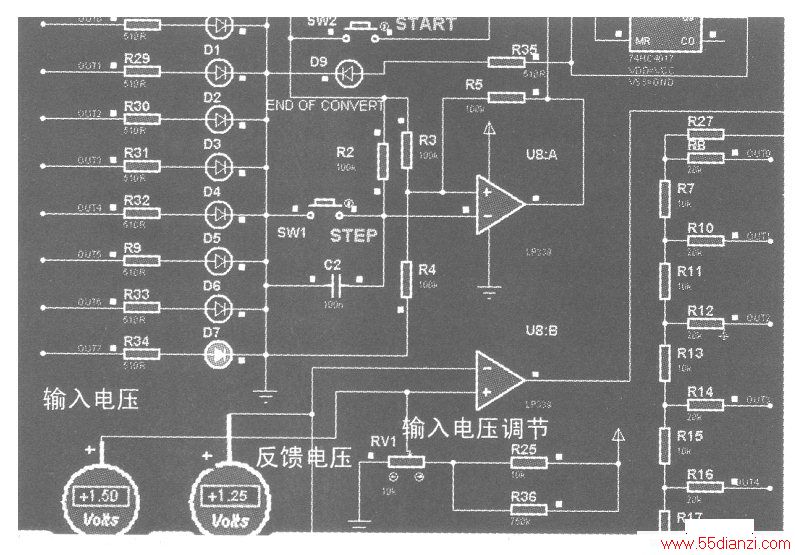

　　我们也可以用PROTUS演示，不过虚拟的东西不如实际的直观。在PROTUS中LM393没有模型，改用4运放LP393。为了便于观测，把电压表、按键、指示灯集中放在左上角。窗口的左上角如下图所示。
