一种简单的垂直/水平极化自动切换电路

　　早期生产的手调式卫星接收机目前在很多家庭中仍占有相当比例。此类机只适合单极化高频头的接收，如果使用双极化高频头，就需要增设垂直／水平极化切换电路（即13V/18V切换）。
　　
　　但—般的切换电路需要在手调机面板上增设开关或元件，会影响手调机的美观。本文介绍一种方法，利用手调机面板上原有的调谐电位器来控制垂直／水平极化的切换，不需要在面板上增加任何开关及元件，电路也很简单。
　　

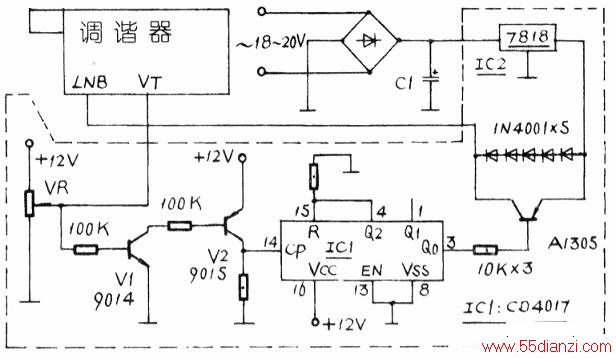

　　电路见附图（虚线外为手调机原电路）。IC1是十进制计数器CD4017，现接成二进制计数器。如果开机肘调谐电位器VR的滑动端电压高于或低于0.7V(即VR滑动端在任—位置时)，那么V2的c极将高电平或低电平，IC1的CP端接收不到上跳的脉冲，Q0端输出高电平，使V3截止，IC2输出的+18V电压经D1—D5降压后约有+13V电压加在调谐器的LNB端，使高频头工作于垂直极化方式。当VR滑动端电压由0V上升到0.7V时，V1、V2导通，V2c极产生一个上跳的脉冲输入至IC1，IC1计数一次，Q0端变成低电平，V3导通，+18V电压经V3c-e结加到调谐器的LNB端，使高频头工作于水平极化，向上调节VR．即可收看水平极化的卫视节目（因为目前所有模拟台的调谐电压均在1V以上）。rtl龄：陪想回到垂直极化，只要将VR回到最下端，再向上调(VR向上调一点，滑动端电压即达到0.7V以上)，使V2又产生—个上跳脉冲，IC1再次计数，Q2端为高电平同时使IC1清零，QO端又变成高电平，令V3截止，+18V电压降压后的+13V电压作用于调谐器LNB端，高频头即工作于垂直极化，向上调VR，即可收看垂直极化的卫视节目。
　　
　　该电路所用元件都很常见，制作也很简单。各元件均焊接在—小块印板上，在机内适当位置固定，按附图连线。
　　
　　只要焊接无误、接线正确，通电即可正常工作，无需调试。
