场效应家用治疗仪的电路工作原理及制作

一、前言：

该场效应治疗仪，是一种利用低频电流同时具有漏磁的涡流电场、交变电场、线圈互感在肌体内感应的涡流电场和红外线辐射来治疗肩周炎、腰肌劳损等疾病的家用理疗仪器。
　　二、电路工作原理：

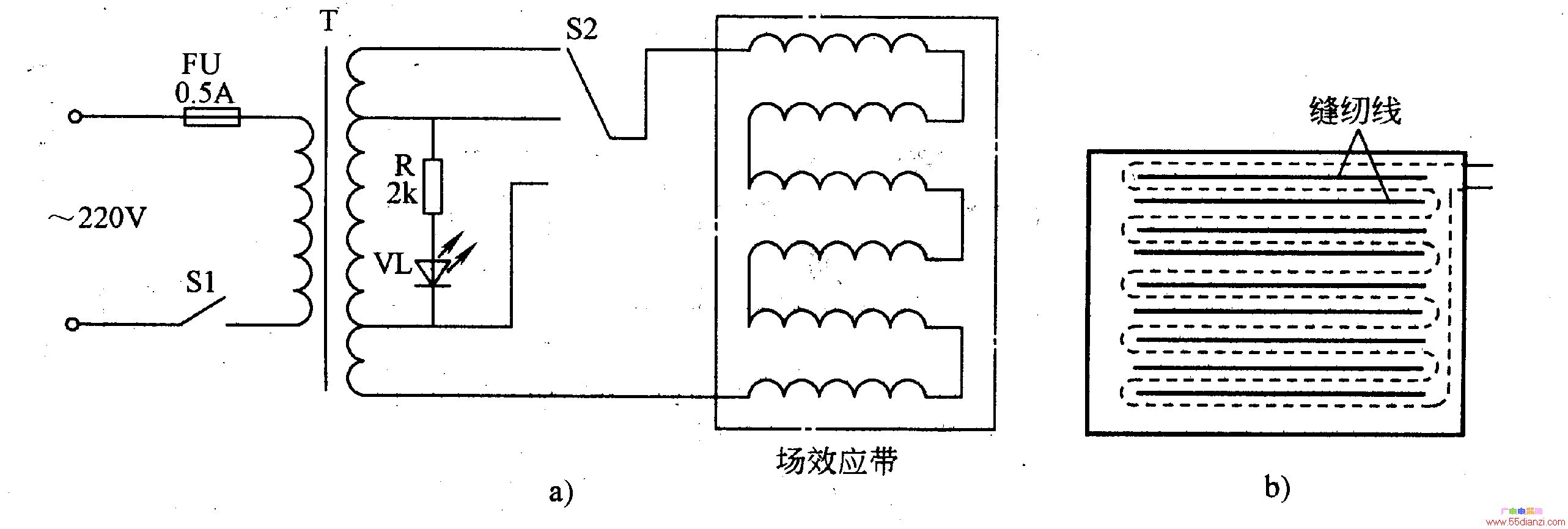

　　该场效应治疗仪电路结构较简单，由熔断器FU、电源变压器T、电源开关Sl、调压开关S2、限流阻器R、电源指示发光二极管VL和场效应带组成，如图所示。
　　接通电源开关后，电源指示灯VL点亮。同时在电源变压器T的二次绕组上产生感应电压。核电压加在场效应带上，产生交变磁场、涡流磁场和红外线。使用时，将场效应带折叠后敷于患者的病痛部位，即可进行治疗。场效应带的工作温度为40-60f。
　　调整S2，可以改变加在场效应带上的工作电压 (该电压有36V、27V和21V共3档)，从而改变场效应带的工作温度。
　　三、元器件选择与制作：
     1.R选用1/4W碳膜电阻器。
     2.VL选用φ3mm的红色发光二极管。

3.Sl选用3A、250V的RS系列电源开关;S2选用SS系列的三档拨动开关。

4.T选用功率为25V、二次电压为36V(再取出27V和2lV两组电压)的降压式电源变压器，也可以用19mmx28mm的铁心制作，一次绕组用φO.l9mm的漆包线绕1540匝，二次绕组用φ0.5lmm的漆包线绕252匝，在147匝和189匝处各抽头一个·。

5.场效应带可用漆包线、塑料带和保温布袋等制成。漆包线选用φO.l5mm的高强度漆包线，长度约5Om直流电阻约5OΩ塑料带选用φ3mm、长度约6m的耐热聚氯乙烯材料，也可以用带有棉纱编织保护层的塑料电线代用。绕制时，可将塑料带的一头先固定好，冉将漆包线一圈一圈地绕在塑料带上，总匝数约500匝。然后将绕有漆包线的塑料带缝合在长为60Omm、宽约12Omm的布袋 (可用质地较厚的灯芯绒两层制成)上。可先用缝纫机在布袋上面缝上9条线，然后将绕有漆包线的塑料带穿大布袋内即可 (见图b)。
