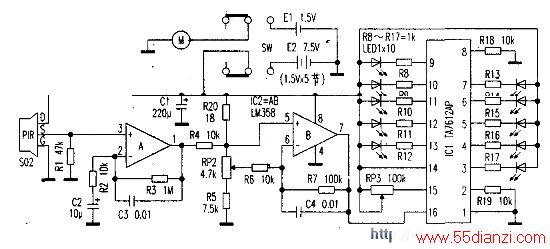

最近市场上出现一种外气红外显示仪产品,将手心对准显示仪的圆孔窗口,显示仪上的十只发光管逐个点亮,点亮的发光管越多,说明外气越足,也就是锻炼后的收获越大。电路如图所示。
工作原理:图中PIR是热释电红外传感器,M是电子钟马达,接通电源后,马达M开始动作,每秒钟带动叶轮旋转一角度,传感器安装在叶轮下方,管顶正好被叶轮片遮住,过一秒钟叶轮片移开,即露出传感器。当手心对准它时,传感器产生微弱的信号由PIR的S端送到运算放大器LM358(IC2)进行放大,放大的电压信号由(7)脚输出,然后送到ICl的(16)脚。ICI是一块共阳极LED显示器集成电路,输入的模拟信号电压越大点亮的LED越多。电位器RP2、RP3的作用是调节接收外气的灵敏度。在解剖该电路;时,发现ICl、IC2的型号均被擦除,经过分析才得出图中型号。
热释电红外传感器只有当物体移动时才有信号输出,该显示仪内安装的电子钟马达带动叶轮同样起到了模拟物体移动的作用。
