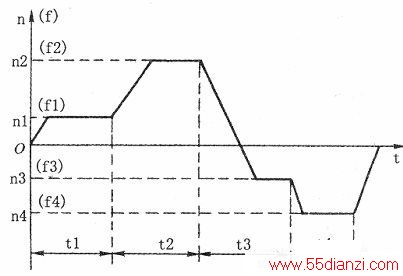

各种变频器都具有简单的程序控制功能，各程序段的运行时间由变频器内部的定时器根据用户预置的参数计时决定，如下图所示。
（一）程序控制的选择功能
1．功能含义
(1)有效选择即选择程序控制功能是否有效。
(2)循环选择选择在一个周期运行结束后，是否继续循环，或以何种状态运行。主要的方式有：
单循环：循环运行一个周期后停止；多循环：循环N个周期后停止：
连续循环：在无停机指令的情况下，循环不止；循环结束后，以最后程序段的转速运行。
2．“编程选择”动能的不同称谓
可编程运行选择、程序运行automode、sequence模式选择、PLC运行方式选择select、programoperation、自动程序运转模式选择patternoperation(modeselect)
3．功能举例
(1)森兰SB61系列变频器
功能码F700预置“程序运行”，数据码是：“0”－程控功能无效；“1”一循环N个周期后停止；“2”——循环N个周期后，以第15档频率运行；“3”一连续循环运行；“4”程序控制优先。
(2)康沃CVF-G2系列变频器
功能码H-14预置“可编程多段速度运行设置”，数据码是：
“o'L一可编程多段速度功能关闭；“1”一单循环，即循环一周后停止；“2”一连续循环运行；“3”一保持最终转速，即单循环后以最后，段转速保持运行；“4”摆频运行；“5”一单循环停机模式，在单循环运行时，每运行完一段转速后，都先将转速降为0，然后再加速至下一段频率运行，直至循环结束；"6”一连续循环停机模式，工作方式与“5”同，但循环不止；“7”——保持最终转速停机模式，工作方式与“5”同，但一个循环结束后，以最后段转速运行。
(3)艾默生TD3000系列
变频器功能码F8.00预置“PLC运行方式选择”，数据码是：“0”一不动作；“1”一单循环；“2”一连续循环运行；“3”——保持最终转速。
(4)LG-iS5系列变频器
功能码I/0-50预置“自动顺序运行选择”，数据码是：“0”一无效；“1”-一自动A：各程序步之间自动切换；“2”一自动B：各程序步之间由外接信号进行切换。
(5)富士G11S系列变频器
功能码C21预置“程序运行”，数据码是：“0”程序运行一个循环结束后停止；“1”一程序运行反复循环，有停止命令时停止：“2”一程序运行一个循环后，按最后的预置频率继续运行。
（二）程序段的预置
1．功能含义
预置各程序段的运行频率、运行时间以及加、减速时间等。
2．“程序段设置”动能和不同称谓
阶段l～7运行时间、阶段stepnumber、patternrunx1～7运行方向、阶段1～7step1～9(mode、Frequency、加减速时间、自动程序运转方向time)设定、第1～15段运行时间设定。
3．功能举例
(1)森兰SB61系列变频器
功能码F701预置“程序运行的时间单位”，数据码是：
“O”—一S：
“1”-min。
功能码F702预置“程序运行循环次数”，数据码范围是：1～1000。
功能码F703、F705、F707、F709、F711、F713、F715、F717、F719、F721、F723、F725、F727、F729、F731分别预置“第1～15程序段的运行时间”，数据码范围是：0.0-3600S。
功能码F704、F706、F708、F710、F712、F714、F716,F718、F720、F722、F724、F726、F728、F730、F732分别预置“第1～15段的运行方向和加、减速时间档次”，其数据码由二位数字构成，举例如下：
03，各位数字的含义如下：
左边位预置运行方向：“0”：正转；“1”：反转。
右边位预置加、减速时间档次。
各程序步的转速分别与功能码F616～F630预置的多档转速相对应。
(2)康沃CVF-G2系列变频器
功能码H-15、H-18、H-21、H-24、H-27、H-30、H-33分别预置“第1～7段的运行时间”，数据码范围是：0.0-6000s：
功能码H-16、H-19、H-22、H-25、H-28、H-31、H-34分别预置“第1～7段的旋转方向”，数据码是：
“0”_一正转；“1”反转。
功能码H-17、H-20、H-23、H-26、H-29、H-32、H-35分别预置“第1～7段的加、减速时间”，数据码范围是：0.1～6000s。
各程序步的转速分别与功能码L-18～L-24预置的多档转速相对应。
(3)海利普HOLIP-A系列
变频器功能码CD076预置PLC运行选择，数据码是：
“0”一普通运行；“1”一外控四段速；“2”外控多段速；“3”－－扰动控制；“4”－一内控多段速；“5”—牵引控制。
功能码CD077预置自动PLC运行选择，数据码是：
“0”一运行一个周期后停止；“1”一循环运行：
“2”一运行一个周期后停止，可用“STOP”键间隔；“3”一循环运行，可用“STOP’键间隔。
功能码CD078预置运行方向，数据码是：
“O”一正转；“I”一反转。
功能码CD079预置加、减速时间，数据码范围是；0～65535S。
功能码CD080～CD086预置2～8档频率（第一档频率由功能码CDOOO给定），数据码范围是：0.00～40000Hz。
功能码CD087～CD094预置1～8档定时器时间，数据码范围是：0。0～65000s。
(4)艾默生TD3000系列变频器
功能码F8.01预置“计时单位”，数据码是：
“0”-s;“1”-min。
功能码F8.02、F8.04、F8.06、F8.08、F8.10、F8．12、F8.14分别预置“各段的旋转方向和加、减速时间”，其数据码由3位数字构成，举例如下：
001，各位数字的含义是：
左边位预置正、反转：
“0”一正转；“1”---反转。
右边两位预置加、减速时间档次。
各程序步的转速分别与功能码F2.24～F2.30预置的多档转速相对应。
(5)富土G11S系列
功能码C22～C28分别预置程序步1～7。其数据码由5位数字构成，举例如下：
100F3，各位数字的含义是：
左边3位——运行时间，单位是s；中间位——旋转方向，F为正转，R为反转。
右边位——加减速时间档次。
各程序步的转速分别与功能码C05～C11预置的多档转速相对应。
（三）程序控制的应用举例
1．运行要求
某工业洗涤机的脱水机，要求脱水程序如下：
nL1—187.5r／min→t1=3min;nL2≈375r/min→t=2min;缓慢加速(升速过程约为1min)至：
nL3—675r/min→t3=2min。
电动机的主要额定数据：PMN=7.5kW，nMN=1440r/min。
传动比λ=4。
2．各档的工作频率

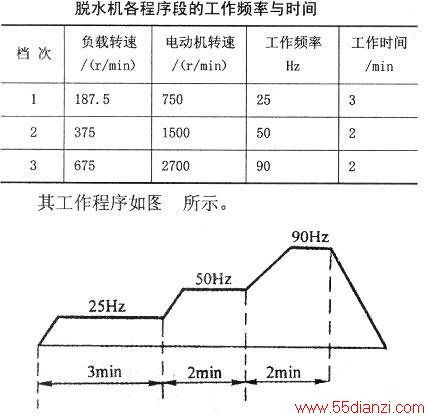

为简便起见，计算中不考虑转差率的问题，计算结果如下表所示。
3．变频器的功能预置
今采用TD3000系列变频器，进行功能设置如下：
(1)基本设定
F8.00-预置为“1”，即单循环运行；F8.01--预置为“1”，即以分为计时单位。
(2)第一程序段
因为在开始甩干前，被甩干物已被水浸透，负荷很重，故起动过程应尽量缓慢。
F8.02-预置为“000”，即正转，以第一档加减速时间升速；FO.10-预置为“40”，即从静止状态加速到基本频率(50Hz)所需时间为40s，实际只加速到25Hz，故第一程序段的加速时间为20s：
F2.24-预置为“25”，即第一程序段的运行频率为25Hz;F8.03-预置为“3”，即第一程序段的运行时间为3min。
