(1)降压移相变压器

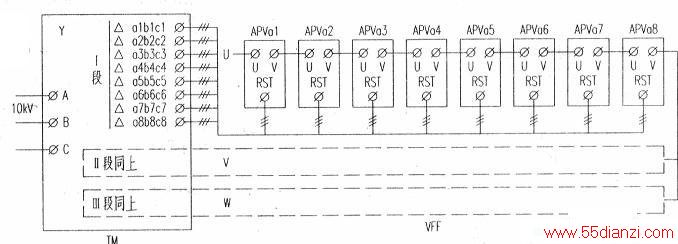

利德华夫高压变频器内部结构简图如下图所示。由于高压变频器进线电压高达lOkV．目前，电力电子元件的耐压还达不到这么高的耐压要求。在高压变频器的组成结构上有两种：一种是先用变压器降压，再用变频器功率单元输出叠加升压，另一种是低压变频器调速，再用变压器升压。利德华夫变频器选用第一种。变频器一次回路由一台降压移相变压器．24台功率单元组成。
利德华夫Al0/065,10kV高压变频器中降压移相变压器型号为ZTS，FG8H3-1000/10．额定容量为1000kVA，一次侧额定电压为10kV，有±10%、±5%等共5个电压调整挡。二次侧每相有8个延边三角形输出绕组，共24个绕组。

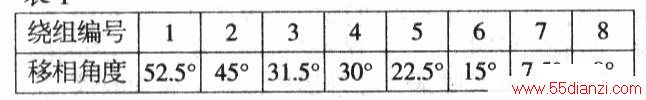

每相8个绕组的移相角如下表所示。
为什么高压变频器内降压变频器内每相分绕组要移相呢？因为功率单元实际上为一台低压变频器。它会产生很大的谐波电流。污染电网。如果采用每个绕组延边三角形接法，分别移相7.5。
的六相半波整流，八个绕组是48相半波整流。48个相差7.50角乘以48正好360度。这样的接法提高了变压器原边效率，消除了47次以下谐波。
(2)功率单元
变频器内有24个功率单元，每相8个功率单元。
每个功率单元一台三相输入单相输出的低压变频器。

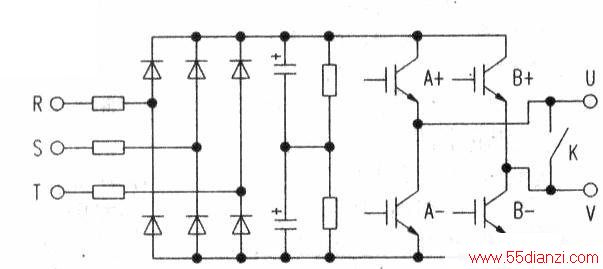

功率单元电路如下图所示。
从图中可以看出功率单元的工作原理．三相桥式整流滤波电路，提供逆变的直流电压。变频器内有单相桥式逆变电路，4只IGBT管，只要控制4只IGBT管的导通就可以获得所需耍的相关幅度的输出电压。功率单元输入电压相位幅度分析如下：
每个功率单元输出电压最高值为：
设延边三角形相电压为U2，那么．求得：
由此可知Al0/065高压变频器延边三角形电压为532V．相电压为308V。降压移相变压器每一相输出的分绕组电压瞬时表达式为：
