数模转换DAC0832的应用
[实验要求]
通过用单片机控制DAC0832输出锯齿波，让实验板上发光二极管D12由暗到亮变化，循环下去。
[实验目的]
学会用单片机控制数模转换芯片DAC0832。
DAC0832：DAC0832是8位全MOS中速D/A 转换器，采用R—2RT 形电阻解码网络，转换结果为一对差动电流输出，转换时间大约为1us。使用单电源+5V―+15V 供电。参考电压为-10V－+10V。在此我们直接选择+5V 作为参考电压。DAC0832 有三种工作方式：直通方式，单缓冲方式，双缓冲方式；在此我们选择直通的工作方式，将XFER WR2 CS 管脚全部接数字地。管脚8 接参考电压，在此我们接的参考电压是+5V。我们在控制P0口输出数据有规律的变化将可以产生三角波，锯齿波，梯型波等波形了。

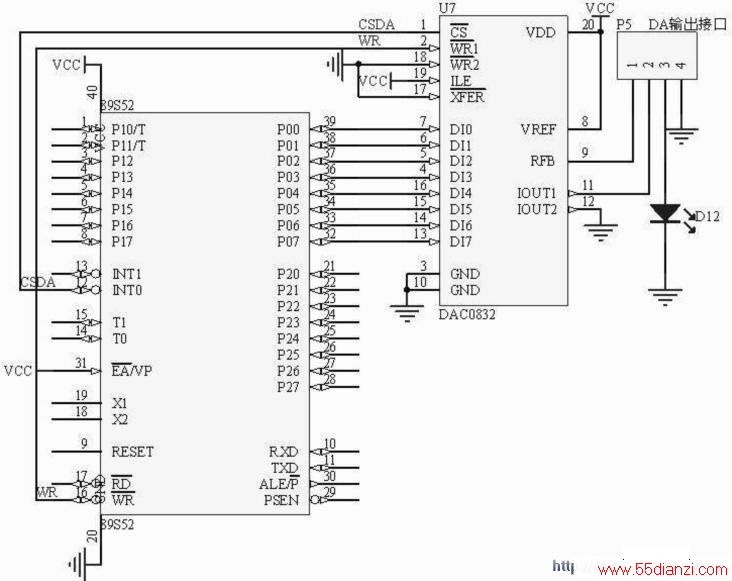

[硬件电路]
[源代码]
//TX-1BDA测试程序,下载后可观察到D13发光二极管由暗变亮再熄//灭过程，
www.55dianzi.com#include<reg51.h>
sbit wela=P2^7; //数码管位选
sbit dula=P2^6; //段选
sbit dawr=P3^6; //DA写数据
sbit csda=P3^2; //DA片选
unsigned char a,j,k;
void delay(unsigned char i) //延时
{
for(j=i;j>0;j--)
for(k=125;k>0;k--);
}
void main()
{
wela=0;
dula=0;
csda=0;
a=0;
dawr=0;
while(1)
{
P0=a; //给a不断的加一，然后送给DA
delay(50); // 延时50ms 左右，再加一，再送DA。
a++;
}
}
注意：随着给DA送的数字量的不断增加，其转换成模拟量的电流也不断的增大，所以我们观察发光二极管D12就会从暗变亮，熄灭。。。
