可编程双路12位数模转换器TLC5618

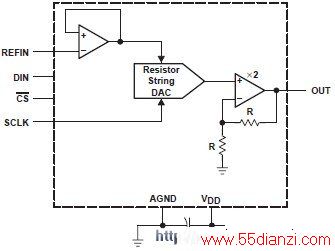

图1 TLC5618内部框图

TLC5618特点：

(1)可编程至0.5LSB的建立时间

(2)两个12位的CMOS电压输出DAC

(3)单电源工作

(4)3线串行接口

(5)高阻抗基准输入

(6)电压输出范围为基准电压的两倍

(7)软件断电方式

(8)内部上电复位

(9)低功耗,慢速方式为3mW,快速方式为8mW

(10)1.21MHz输入数据更新速率

(11)在工作温度范围内单调变化。

图2 TLC5618引脚图

TLC5618的引脚排列如图2所示，各个引脚的功能如下所述：

(1)DIN（1）：数据输入；

(2)SCLK（2）：串行时钟输入；

(3)CS（3）：芯片选择，低电平有效；

(4)OUTA（4）：DACA模拟输出；

(5)AGND（5）：模拟地；

(6)REFIN（6）：基准电压输入；

(7)OUTB（7）：DACB模拟输出；

(8)VDD（8）：正电源。

TLC5618使用由运放缓冲的电阻串网络把12位数字数据转换为模拟电压电平（见图1），其输出极性与基准电压输入相同（见图3）。

图3 TLC5618二进制代码表

说明：输出电压：2（VREFIN）CODE/4096。

上电时内部电路把DAC寄存器复位至0。

输出缓冲器具有可达电源电压幅度的输出，它带有短路保护并能驱动具有100pF负载电容器的2kΩ负载。

基准电压输入经过缓冲，它使DAC输入电阻与代码无关。

TLC5618的最大串行时钟速率为：

f(SCLK)max=1/[tW(CH)min＋tW(CL)min]=20MHz

TLC5618的通信端口：串行接口

当片选（CS）为低电平时，输入数据由时钟定时，以最高有效位在前的方式读入16位移位寄存器，其中前4位为编程位，后12位为数据位。SCLK的下降沿把数据移入输入寄存器，然后CS的上升沿把数据送到DAC寄存器。所有CS的跳变应当发生在SCLK输入为低电平时。可编程位D15－D12的功能见图4所示。

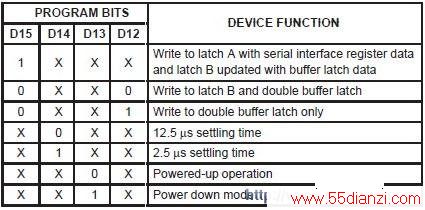

图4 TLC5618可编程位D15－D12的功能

TLC5618与单片机的连接方式

图5 TLC5618与单片机的三线串行接口

TLC5618与8031单片机的接口见图5。串行数据通过P2.1口输入TLC5618，串行时钟通过P2.2输入，P2.3接片选端。
