并行电压型D/A转换器的模拟量输出形式为电压量,而数字量是以并行方式输入并进行D/A转换的。
AD558是ANOLOG公司推出的直接电压输出型的8位数模转换器,具有并行数据输入接口,片内含有输出放大器和精密基准电压源,与外部接口无需任何外部元器件进行微调。采用单电源供电(+5V~+15V),转换电压输出范围为0V~2.56V或0V~10V,最大功耗为75mW。

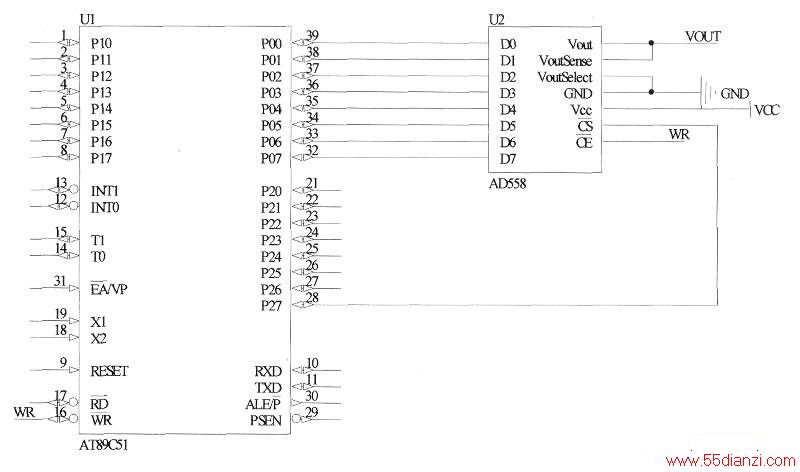

AD558数据采用并行方式输入,芯片允许信号CE(的反)和芯片选择信号CS(的反)分别与单片机的WR(的反)和P2.7口相连,AD558与89C51的硬件连接电路如下图所示。图中AD558的满量程输出电压选0V~10V输出方式,电源选+12V。

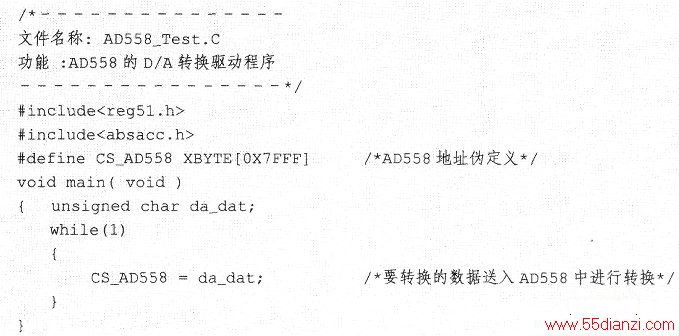

硬件连接图中,芯片允许信号CE和芯片选择信号CS分别与单片机的WR和P2.7口相连,因此AD558的地址为0x7FFF,则向AD558中送一次数据并进行转换,C51程序代码如下。
注意要点
(1)AD558电压输出型D/A数模转换器具有转换速度快、外围电路简单等特点。
(2)AD558具有可根据需要选择输出电压范围的特点,但需要注意的是电源的电压与CPU的电压不是同一个等级,在设计电源时用户一定要关注。
(3)注意引脚芯片允许信号CE(的反)和芯片选择信号CS(的反)尽管名称不同,但在使用时是可以互换功能的。
