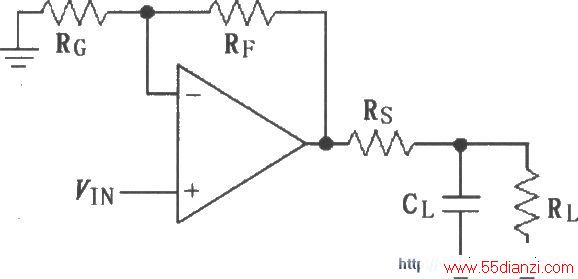

如图所示为MAX4188／4189／4190采用隔离电阻Rs构成的驱动电容性负载电路。MAX4188／4189／4190具有良好的交流特性，但是电抗性负载会降低其相位容限，引起脉冲信号过冲振铃和振荡。与大多数高速放大器不同，MAX4188／4189／4190最大允许电容性负载为50pF，超过50pF就有可能出现过冲振铃和振荡。该电路在输出端与负载之间加一个隔离电阻Rs，用于抑制过冲振铃和振荡，Rs阻值为15～33Ω。
本文关键字：隔离 负载电路，单元电路 - 负载电路
