调压器电压及带负载试验电路

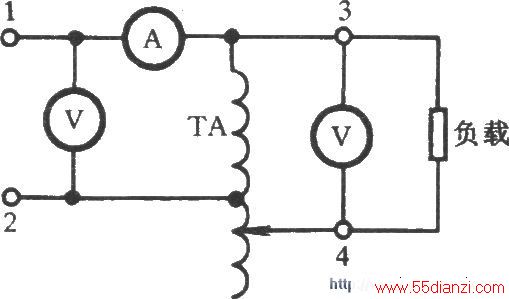

    调压器电压试验如图所示。在调压器TA的交流电源输入端1、2接标准电压220V；在次级3、4端接交流电压表V，旋转调压手轮次级输出电压应自0V均匀上升到250V。进行负载试验时，在1、2端接标准电压220V，次级3、4端接负载。如1kVA调压器可接1kW电炉，串接交流电流表A。旋转调压手轮，电流达到额定电流值4A，通电2小时，如无冒烟、糊味等异常现象，即认为调压器TA是合格的。
