基于Zynq的OLED驱动设计

    　　Set_OLED_SCLK;

    　　data《=1;

    　　}

    　　4.3 显存数据写入SSD1306存储器

    　　我们采用的办法是在PS的内部建立一个OLED的GRAM(共128个字节)，在每次修改的时候，只是修改PS上的GRAM(实际上就是SRAM)，在修改完之后，一次性把PS上的GRAM写入到OLED的GRAM.具体代码如下：

    　　voidOLED_Refresh_Gram(void)

    　　{

    　　u8i,n;

    　　for(i=0;i<4;i++)

    　　{

    　　write_cmd(0xb0+i);//设置页地址

    　　write_cmd(0x00);//设置显示位置-列低地址，偏移了2列

    　　write_cmd(0x10);//设置显示位置-列高地址

    　　for(n=0;n<128;n++)write_data(OLED_GRAM[n][i]);

    　　}

    　　}

    　　4.4 显示结果

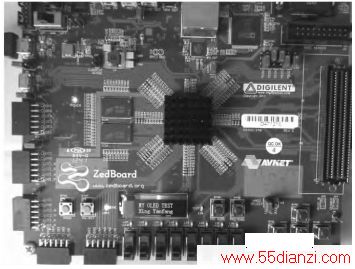

    　　系统实现了OLED的字母、数字和点阵图形实时显示，如图5所示。

    　　图5 OLED运行结果

    　　5 结论

    　　系统采用可软硬件协同设计的Zynq器件，定制硬件IP核，采用传统ARM程序设计方法设计OLED驱动程序和测试程序，实现了实时显示。解决了基于Zynq器件在广电仪器和电力仪表仪器中人机交互的工程技术，具有集成度高、可移植性强和通用性好等优点。
