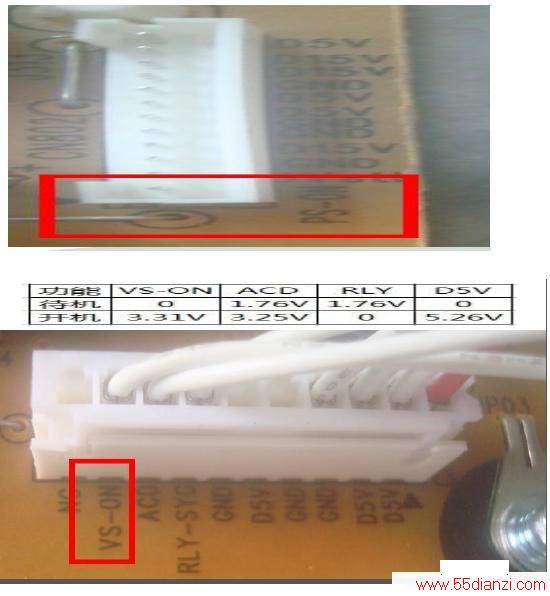

虹欧PM50H4000显示屏电源板自检方法如下:将电源板到主板上插座CN802的PS-ON脚对地短接,此时会打开D5v、5v-4A、15v等低电压,将电源板到逻辑板插座CN802的VS-ON脚通过接1K电阻连接至D5V,此时将会打开VS、VA等高电压。
