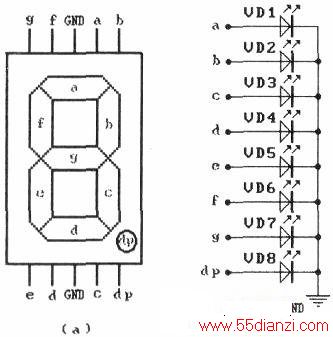

下图是LED数码管结构及电原理图，由图可知，将VD2、VD3点亮，数码管就会显示出”1字，将VD1、VD2、VD4、VD5、VD7同时点亮，数码管就显示出“2”字。由图可以看出，数码管的a、b、c、d、e、f、g、dp引脚分别通过限流电阻与ICIP1口的1.0至P1.7依次相连，所以，当向Pl口送出立即数#06H，也就是#OOOO0110B时．Pl口的Pl.0至P1.7这8条口线中，只有Pl.l的P1.2呈高电位，其它6条口线皆呈低电位，这样，VD2和VD3就会被点亮，使数码管显示出数字“1”。
同样的道理，当向Pl口送出立即数#5BH，就能使数码管显示出数字“2”。由上述可以看出，向Pl口送出的数和数码管显示的数字是不一致的，我们将能使数码管显示出某一数字的数据叫做该数字的显示代码，如#06就是“l”字的代码，#5B就是“2”字的代码，0至9这10个数字的显示代码见下表。这样，当Sl被按下时我们向Pl口送出立即#06H，当S2被按下时，我们向Pl口送出立即数#5BH，这就实现了和键值的显示。
用上述计数的办法得到键值再翻译换算出显示代码送Pl口推LED显示出数字，所需程序相对复杂一些。
