双温度显示及控制电路

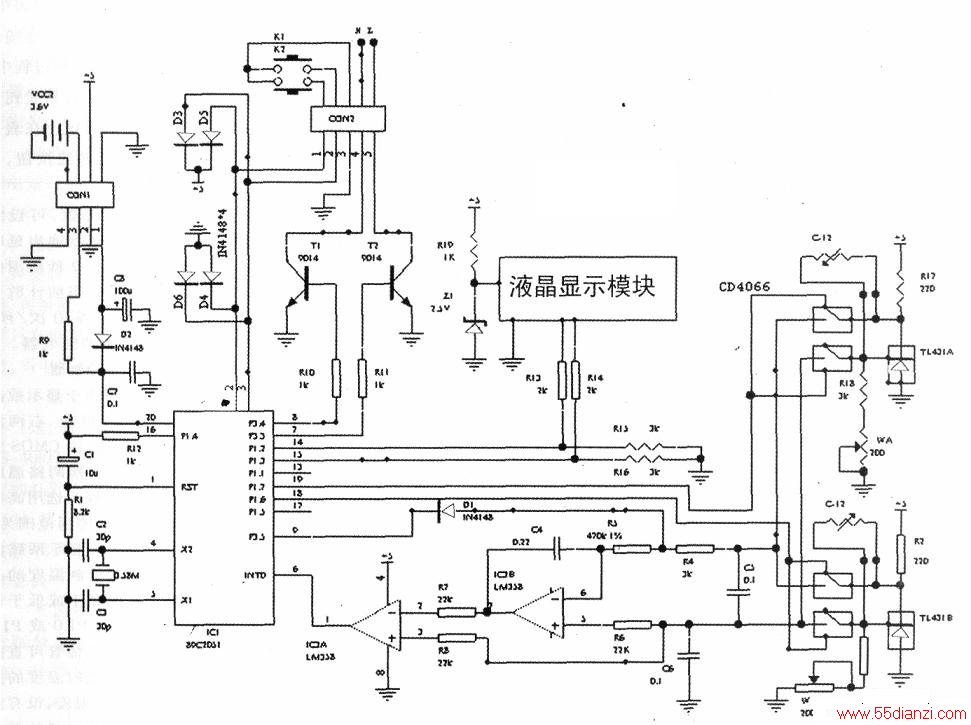

　　双温度显示及控制电路见下图所示。该液晶屏由于显示数据为10位，故可在液晶屏左、右两侧分别显示两路温度值。由CMOS集成切换开关CD4066切换两路温度探头。本电路的温度探头选用高精度的C-12热敏电阻，测温范围为-20—+120℃，屏上同时显示两路温度。其中一路可设置控制温度的上下限值。当被测温度高于或低于设置温度时，单片机的Pl.0或Pl.l口输出高电平，通过三极管可直接驱动小型继电器，完成对温度的控制。另一路只显示测量温度，没有温度上下限设置功能。测温仪的最大测量误差为±2度。

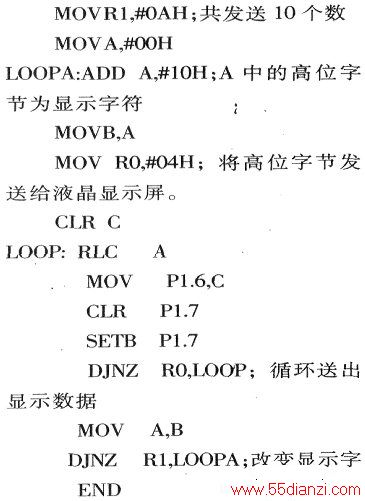

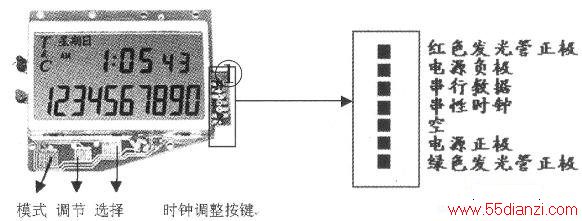

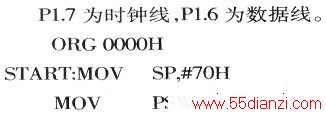

　　此液晶显示模接口见下图所示，工作电源电压为2.5V，与单片机接口需要经过电阻分压。串行接口包括一根时钟线和一根数据线。数据显示部分用51汇编语言编程&raDIC;：(该程序可使屏上显示1234567890十个数字)

　　从以上程序可以看出，该屏数据显示部分有一个特点：内部固化有字符集，显示数据不用进行译码即可显示。字符集地址关系如下：

　　
　　以上字符集已足够一般仪器仪表使用。
　　
　　由于该屏原用于电话机拨号显示，拨号完成后5秒即自动进入计时状态，所以在送入显示数据后5秒之内必须再次送入显示数据，即显示刷新时间必须小于5秒。
　　
　　为方便电子爱好者使用该液晶显示模块，我们使用89C2051单片机配套设计了10位计数器和两路测温的电路板。测量板安装在液晶屏背后，由插针和液晶显示模块连接。
