用LV-104型控制板构成的遥控LED银行利率屏

　　“通用遥控LED显示屏控制板”采用单片机控制电路设计，通过更换不同的单片机程序芯片做成各种功能的控制板，外接电源，并配上LED数码块，即可完成很多在各种场合应用的电子显示屏制作，
　　

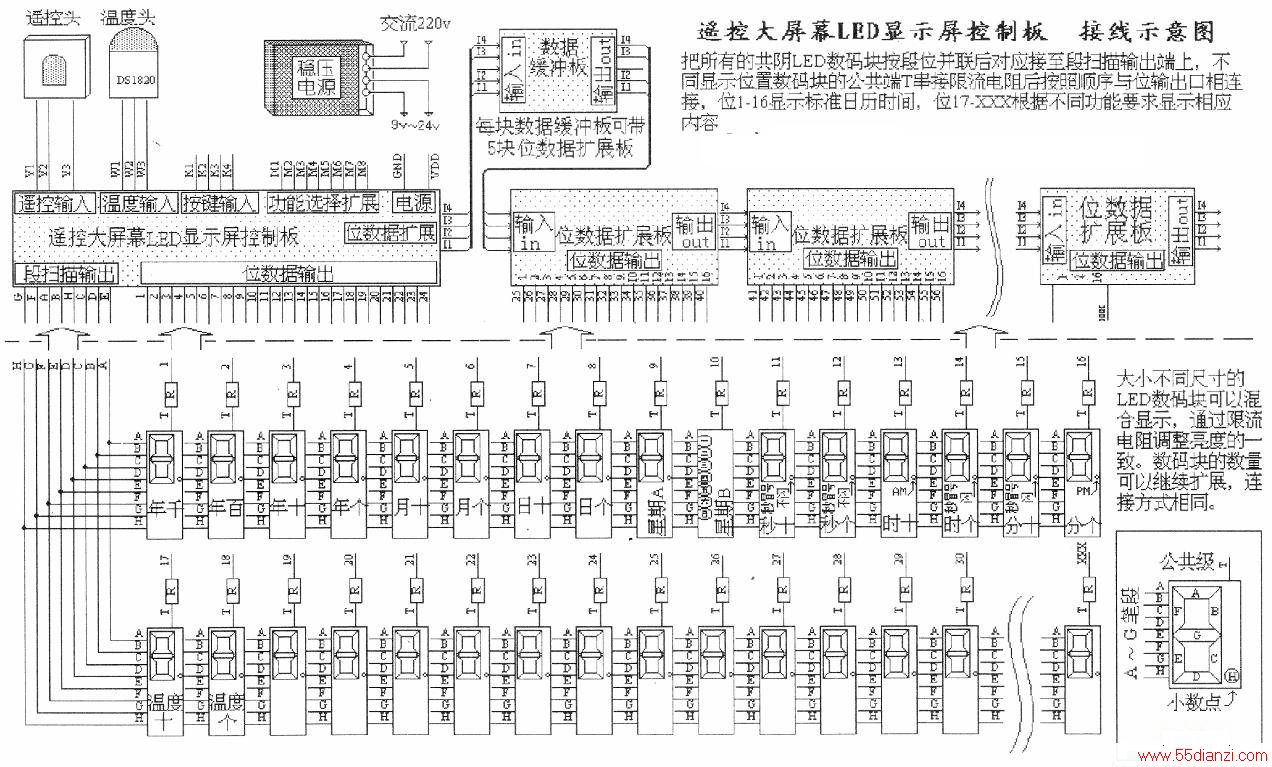

　　控制板有89C51单片机、DS12887时钟芯片、EEROM存储器93C46和遥控接收头、功率驱动等元件，遥控接收头收到的遥控信号送人单片机，用程序对信号进行识别处理后控制屏幕的亮度和时间的调整。单片机读取存储器内的数据和时钟芯片的时间数据用扫描方式输出显示驱动信号，经过功率驱动电路放大后输出，完成显示任务。下面用遥控LED银行利率屏的制作来具体说明“控制板”的使用方法，参考接线示意图。

　　使用LV-104型控制板构成“遥控LED银行利率屏”的电源选择根据使用的LED数码块大小和数量计算整机耗电量来选择电源，如果电源功率不够会出现显示闪烁的现象，可选择稳压电源或开关电源，电压不要低于给定的最小值9V。注意：控制板最大可以承受30V输入电压，但控制板上的驱动元件需增加散热措施。
　　
　　总电流=（数码块个数x30mA）+(发光体个数×300mA)+（控制板50mA）电源电压由显示屏上使用的最大尺寸的数码块决定：4寸=12V、3寸=15V、2.3寸=12V、1.8寸=9V遥控部分  遥控接收头与控制板的连线可适当加长，注意连线长度不要超过2米。遥控发射器选择配套的专用遥控发射器。
　　
　　功能扩展选择口设置  M5端悬空一时间的“月、日”数据十位灭零消隐。M5与Ml连接-“月、日”数据十位不灭零消隐。
　　
　　M6端悬空一不测量温度。M6与Ml连接并接上温度传感器后可测量显示温度。
　　
　　位数据扩展板的连接  每块“位数据扩展板”可以扩展16位LED位输出口，控制板的“位数据扩展口”与第一块“位数据扩展板”的输人口连接，“位数据扩展板”上输出口与下一“位数据扩展板”
　　
　　输人口连接，顺序级连就可以增加任意位LED输出。注意：过多的扩展板级连会使信号衰减丢失，必须在扩展板之间串接“数据缓冲板”，平均每块“数据缓冲板”可带5块位数据扩展板。常用连接方式是：控制板一数据缓冲板一5块扩展板→数据缓冲板→5块扩展板→……LED数码块的连接把所有的共阴LED数码块按段位A、B、C、D、E、F、G相并联后对应接至控制板的“段扫描输出”
　　

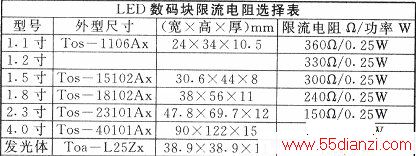

　　口的A、B、C、D、E、F、G上。不同显示位置数码块的公共端(T)串接一个限流电阻后按照顺序与控制板的“位输出口”相连接。（可以用发光二极管按笔段排列成任意大小的数码，代替LED数码块，要求每段用5只或少于5只发光管一组串联后多组并联接线方式，并把7段的公共极接成共阴方式。）限流电阻可控制LED数码块的亮度，根据LED数码块的大小选择阻值。参考下表。注意：如果限流电阻过小有可能烧坏LED数码块。

　　本表是以台湾李洲公司的Tos系列LED数码块和控制板供电电压12V为基准，由于生产批号不同或选择其他厂家的产品，此表仅供参考。

　　时间数据的显示  显示时间的LED数码块在“位输出口”的连接顺序是1．年千位，2．年百位，3．年十位，4．年个位，5．月十位．6．月个位，7．日十位，8．日个位，9．星期方式一，10.星期方式二，11．秒十位，12.秒个位，13.时十位，14．时个位．15.分十位，16．分个位。将两只LED发光二极管和一个限流电阻串联后正极接到LED扫描输出口的H端做秒冒号，负极接到LED位输出口的15位上会随秒信号闪亮，如果不需要秒冒号闪亮则将负极接到LED位输出口的12位上。
　　
　　利率数据的显示  当需要温度显示时在LED位输出口的17位和18位显示温度，19位开始显示利率数据，逐位顺序排列。不需要温度显示时在LED位输出口的第17位开始显示利率数据逐位顺序排列。
　　
　　温度的测量与显示  在控制板上“温度输入口”接入温度传感器后控制板自动识别并显示温度，温度传感器选用美国达拉斯公司的DS18820，该传感内部集成了温度测量电路并用单线串行方式输出温度数据，这个温度数据可直接送入单片机进行处理，无需进行复杂的AD转换电路的调试等过程，测量温度范围-50℃～125℃，外型大小与中功率塑封三极管相同。传感器可直接放置在日历钟壳体外用来测量环境温度。温度的显示：在控制板“位输出口”的17位输出温度的十位，18位输出温度的个位，另取一数码块只将其的G段接到LED扫描输出端的H端，公共端串联限流电阻后接“位输出口”的17位上显示负号。
　　
　　结构安装利率屏的结构和大小可按照用户的需要设计，屏体框架采用铝合金或喷塑钢质结构，一般用有机玻璃作为面板在木质、铝塑板或塑料等表面衬板在适当的位置用丝印或电脑刻字的方法处理各种标志图案和文字。把数码块与按相应管脚位置设计的电路背板焊好，在背板上焊好限流电阻（LED数码块背板的PCB图可以在网上下载http：jldz.5l.net)。在数码块的安装位置在表面衬板上抠好窟窿后，将数码块嵌在位置上，用热融胶粘固，要保持数码块与衬板一平。遥控接收头也必须抠好窟窿把接收面露出。在壳体空闲位置安装稳压电源，按键等。按照图纸用导线在背板上完成电路连接关系后进行调试，控制板已经检验，使用过程中注意不要带电操作和发生短路现象，一装即成。封闭壳体即完成制造。
　　

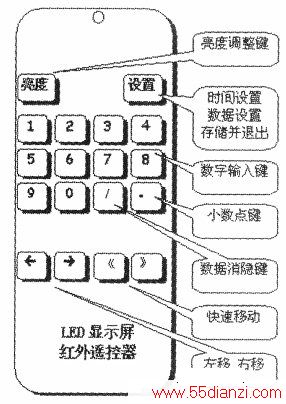

　　控器使用说明  显示屏接入220V市电后即可使用，8米范围内使用遥控手机可进行亮度控制、时间设置、利率数据设置等功能。
　　
　　按动遥控手机的{亮度键}可调整屏幕亮度，共有3级亮度。
　　
　　按动手机的{设置键}，依次进行1时间设置，2开机时间设置．3关机时间设置，4利率数据设置，5设置结束。
　　
　　当显示屏的时间数据开始闪动时说明以进入时间设置状态，这时按动“数字键”输入正确的时间。
　　
　　当显示屏显示有on字母时说明以进入开机时间设置状态，这时按动“数字键”输入正确的时间。
　　
　　当显示屏显示有oFF字母时说明以进入关机时间设置状态。这时按动“数字键”输入正确的时间。
　　
　　当显示屏的利率数据开始闪动时说明以进入利率数据设置状态，这时按动“数字键”输入正确的利率数据，按动{-/--}键可消隐该位置数据显示，按动{。}
　　
　　键可输入小数点，按动{〈｝｛〉}键可移动数据校正位置，按动{《｝｛》}键可快速移动。在从头自尾输入完毕后，整个显示屏会闪动一下，表示以把显示数据保存起来并退出设置状态。如果只是对显示屏部分数据进行修改可在修改完毕后再按一下“设置键”这时整个显示屏会闪动一下，并退出设置状态。
