采用三极管和电阻构成的LED数码显示电路

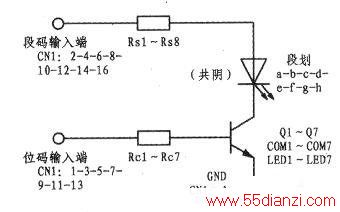

　　一款由三极管和电阻构成的LED数码显示电路，工作原理见下图所示。由“位码”输入端输入的“位码”信号经Rcl—Rc7，加到Q1—Q7b极，使Q1~Q7饱和导通。同时由“段码”输入端输入的“段码”信号经Rsl~Rs8．加到LED数码管各自相应的引脚上，使段划发光。例如当“位码”输入为“0000100”时，经Rc3使Q3饱和导通，井使LED3数码管的共阴极接GND。如果此时输入的“段码”为“01011011”，分别经Rs2、Rs3、Rs5、Rs6、Rs8，使段划a、b、d、e、g发光（余下c、f、h不发光），LED3数码管将显示数码“2”。其中“位码”采用扫描方式，确保每位LED数码管都有均等的数码显示机会。

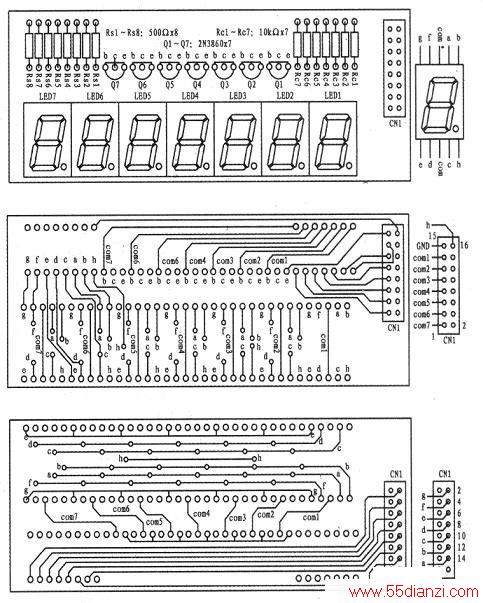

　　上图为LED数码显示电路板的元件安装图。元件型号和参数见图中所示，元件代号的排序均由右至左。所有元件都安装在一块107mmx40mm印刷电路板上。由于该印刷电路板比较小，同时又为了使显示电路制作的更加紧凑，所以要采用双面印刷电路。
　　
　　中图为LED数码显示电路板的正面印刷电路图。该面印刷电路大部分将被元件所遮盖，平时看不见。其中7位LED数码管引脚焊盘间距的制作精度一定要高，否则安装时会感到很别扭。图中很多标注只是作为制作时参考所用，为了简便这些标注可以不用制作。
　　
　　下图为LED数码显示电路板的背面印刷电路图。该面印刷电路不受元件的遮盖，平时都能看得见，所有焊盘与正面焊盘完全对称。
　　
　　其中焊盘直径较大的为元件引脚的焊盘，直径较小的为双面印刷电路过渡孔的焊盘。注意，当前段码h只接在LED3数码管的h引脚上，保留小数点后两位数，如果要想保留小数点后3位数或4位数，可将到LED3数码管h引脚上的印刷电路割断，再用导线接到LED4数码管或LED5数码管的h引脚上即可。
　　
　　小结：
　　
　　1．该数码显示电路制作比较简单，是7位数码显示的重复制作，如果不需要这么多的位数，只需减少相应的“位码”电阻和三极管的个数就可以了。
　　
　　2．对信号源的要求也很简单，没有过多或过于复杂的信号变换，只需将高电平保持在5V左右．该电路就能够稳定的工作，很适合初期制作数码显示电路人员的需要。
