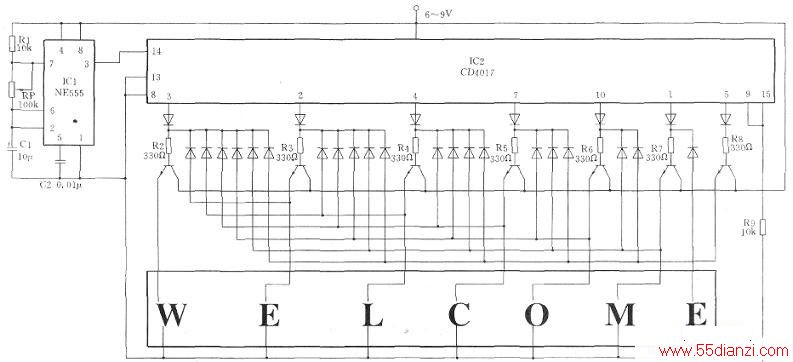

上图是简易电子显示牌的电原理图。
电路由555电路作时钟信号发生器，十进制计数器CD4017完成电路的控制。接通电源后，7个字母一个接一个地亮起来，最后组成“WELCOME”。然后所有字母全部熄灭，再重复下一个循环过程。
电路中的二极管全部为1N4148，三极管可用9014等。7个字母用若干发光二极管串联与并联组合而成。调整电路中的RP可以改变电路时钟信号的频率。集成电路CD4017共有十个输出状态，保留一个空白，还有九个输出可以使用。
