液晶屏高压板与灯管的连接方式

　　1、小屏幕高压板
　　

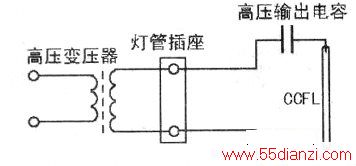

　　在22英寸及其以下的小屏幕液晶彩电中，多采用4灯或6灯高压条，每个插座接一根灯管，即有多少个灯管插座，就连几根灯管，每根灯管的连接示意图如下图所示。与该板对应灯管的一端通过连线接到插头处，如图3所示，这种灯管常称为U型灯。

　　
　　2、单块高压板
　　
　　一般来说，26英寸及32英寸采用CLFL灯管的液晶彩电多采用一块高压板，高压板的每个输出插座接两根灯管。也就是说，这种高压板有多少个输出插座就连接两倍插座数的灯管，或者说板上有多少个高压绕组（图中的变压器两端各有一个高绕组）就连接多少根灯管。
　　

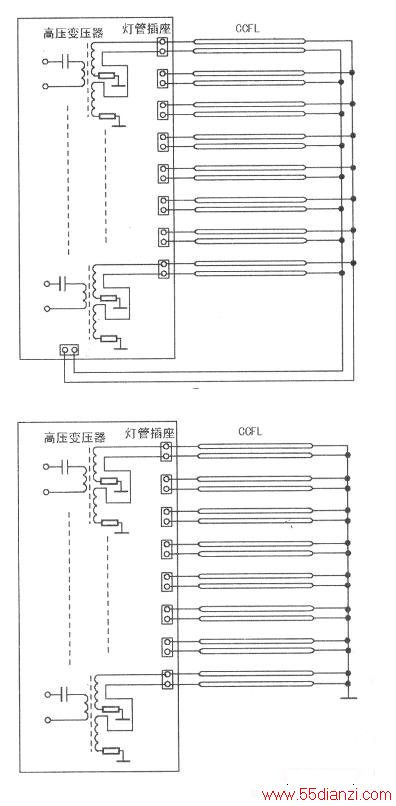

　　这种屏灯管一端与高压板的高压输出插座相连，而另一端也常有两种接法，一种是将灯管平均分成两大组，这种方案多用于32英寸的奇美屏中，具体地讲，就是将16根灯管分成2组（每组8根），每组灯管的另一端接在一起，然后分别通过一条线引出。引出的这两根线接到高压板相应的插座上，其连接示意图如上图所示。第二种接法是将所有灯管的另一端接在一起，通过一条线引出，或直接接在外壳上（即接地），其连接示意图如下图所示。

　　3．两块高压板
　　
　　通常情况下，37英寸及其以上的普通液晶彩电多采用两块高压板，每块板的高压输出插座均与灯管一端相连，两块板之间通过电缆线接通，其连接示意图如下图所示。

　　
　　两块板的组合又分两种情况，一种是两块板上电路及元件分布相同，没有主副之分；另一种有主副之分，主板上安装有振荡、保护、激励、功率放大及开/关、亮度调节电路，常标有“MASTR”字符；副板与主板相比，电路简单，元器件少，一般只有激励及功率放大电路，板上常标有“SLAVE”字符。
　　
　　4．电流分配器
　　
　　在少数液晶电视中，尤其是一些进口机中，先由一个大功率升压电路产生高压，再由多只电流分配器将高压送给灯管。
