1．VSET6脉冲产生电路
VSET6脉冲产生电路主要由C16792、Q16796、Q16795等元件组成。VAD（-140V）电压经R16820、R16821分压后送到Q16796的基极，Q16796导通，从e极输出75V电压（以VAD为地），该电压经D16793、R16818加到Q16795的b极。Q16795的e极接VF-GND，由于VF-GND线是SC板输出的5种波形的合成点（内部包含：高频放电波、帧初始化预放电脉冲、子场初始化预放电脉冲、清除残余电荷的负向锯齿波、插入的VAD电压负波），它实际上是把VF-GND点的波形从e极输入加到Q16795管发射结，放大后从该管c极输出5VP脉冲（以VF-GND为地测量J加到IC16792的②脚。IC16792是一个与门电路，有两个输入端：①和②脚。但因为本电路中该lC的①脚接5V电源，因此IC16792实际上是作波形直通的缓冲放大器使用。

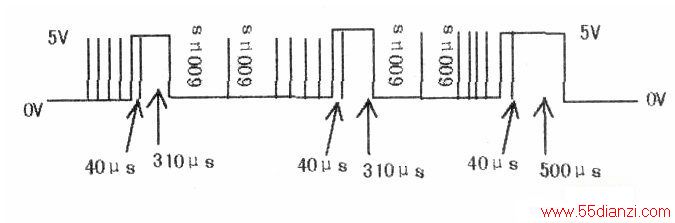

IC16792的④脚输出5VP脉冲（以VF-GND为地测量），经R16797加到SD板内的OC1时钟整形电路IC14965输入端②脚（见SD板电路图），与①脚输入端SID脉冲进行相加后从④脚输出，加到IC14964的(12)脚。上图和下图分别是Q16795的基极波形和IC16792的④脚波形。
2．VSET23脉冲产生电路
VSET23脉冲产生电路主要由IC16801、IC16564、Q16801、Q16810、Q16473等元件组成。来自D板的CQR3、CQR4(5VP)正脉冲信号进入SC板后，首先由倒相器IC16563进行倒相，变成5VP负向脉冲，经R16801、R16802加到Q16801的e极。Q16801的b极接地，c极经R16804、R16815接VAD(-140V)电压，实测Q16801的c极电压是一60V直流（以大地测量），e极输入的脉冲经放大后从c极输出（60VP的负向脉冲），然后加到IC16801的⑤脚，放大后从④脚输出加到Q16810的b极，放大后从e射极输出，经D16478、R16476加到Q16743的b极。同时，VF-GND线上的脉冲信号也加到Q16473的e极，两种脉冲信号在Q16473的e极完成叠加运算后形成的组合信号直接加到IC16564的②脚。该IC16564是一个反相器，②脚输入的信号经反相后从④脚输出，然后经R16573加到SD板内IC14963②脚（见SD板电路图），进入SD板后与该lC的①脚输入端的SIU脉冲进行相与运算，然后从④脚输出5VP脉冲加到IC14964输入端①、④脚，在IC14964内部再分别与②、⑤脚输入的OC2A进行相与，最后从③脚输出送往SU板。
该部分电路中，Q16810、IC16801的供电是16V-F，此电源的接地是以VAD为地的。Q16743、IC16564的电源是5V-F-B，这个电源的接地端是VF-GND。
IC16801的⑤脚到地(VAD)电压是2.3V，④脚到地(VAD)电压是6V。
