连接热水锅炉的浴室热水管道如果温度过高，就有可能发生爆裂的意外事故。热水管是否过热，平时是无人理会的，本电路可以检测热水管的温度，如果温度上升到一定限度．LED就会发出闪光报警。
电路采用的小型热检测器实际上是一只能自动复位的热开关。热检测器有两种：常开型热检测器(N/O)和常闭型热检测器(N/C)。常开型热检测器在达到设定温度时开关闭合，而常闭型热检测器在达到设定温度时开关断开。只要温度回到初始状态，恒温器就自动复位。它可以直接安装在需要监视温度的部位。
热检测器有各种温度设定值，范围从70℃至ll0℃。例如，67L080热检测器在8℃+5℃时就改变状态，因此你可以根据要求选择自己需要的类型。

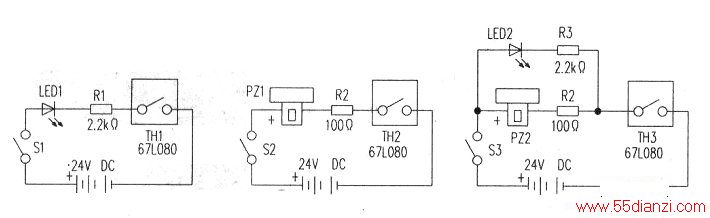

下面推荐三种不同的电路：上左图用LED1指示热水管的过热状态，只要水管温度超过设定值，恒温器的触点N/O就闭合，LEDl就发光，指示水管温度已过热。
上中图用蜂鸣器PZI作过热指示。只要水管温度超过设定值，恒温器的触点N/O就闭合，PZ1就发出声音报警。
上右图同时采用LED2和P22作声光指示。只要水管温度超过设定值，恒温器的触点N/O就闭合，这时LED2发光，P22也发出声音提醒。
