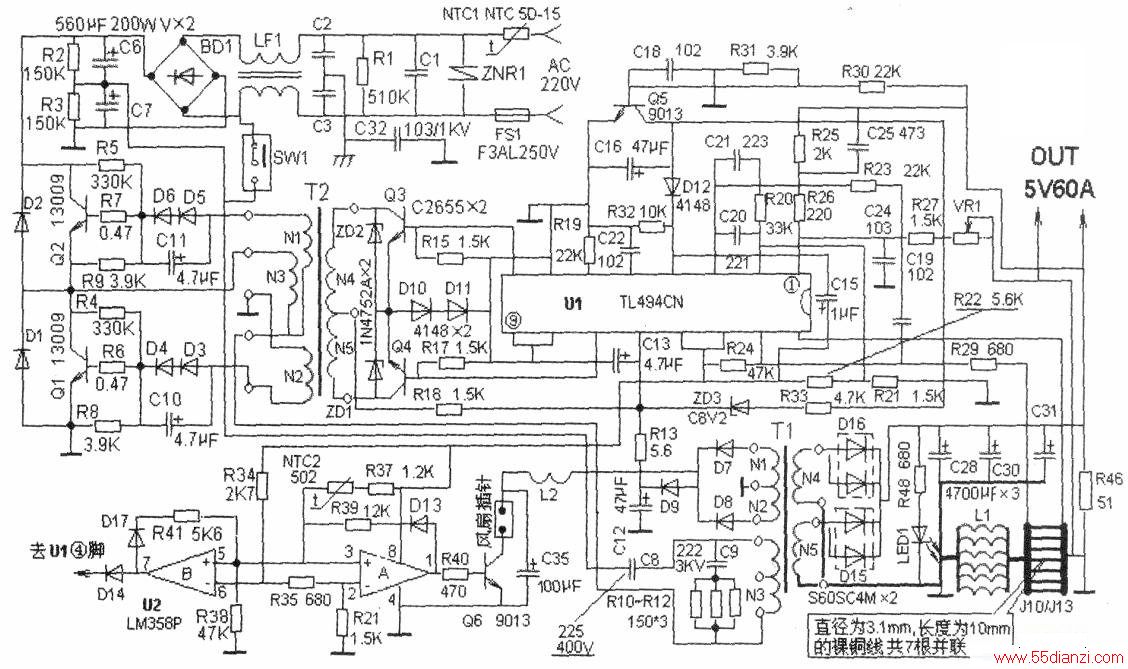

下图是根据实物绘制的KDE DE-300-5V型专用电源电气原理图。
该开关变压器的技术参数是：输入交流：100V～120V/4.5A和200V～240V/2.5A，50Hz/60Hz（设有切换开关）；输出直流：5V/60A。
该专用电源的单元电路组成与原理简析如下。
1．市电输入电路
由热敏电阻NTC1、保险丝FS1、压敏电阻ZNR1、电容Cl、C2、C3、C32、电阻R1和电感LF1等组成。
这是常见的滤波电路（一般开关电源的市电输入端都具备这种电路），它不但能滤除电网杂波进入变压器，还可抑制变压器内部所产生的干扰波对外电网的污染；NTC1是负温度系数热敏电阻，由它把守变压器的大门，防止市电浪涌电流对内电路的冲击；电路如果有短路故障发生时，FS1立即熔断而切断市电输入；当市电过压时，压敏电阻ZNR1就击穿短路，使保险丝FS1熔断，保护电路不受损。
2．整流滤波电路
由全桥BD1、电解电容C6、C7和电阻R2、R3组成。
本电路把市电送来的交流220V电压，经BD1整流．C6、C7滤波，获得约300V的直流电压。电容C6、C7串联能提高自身的耐压性能，更重要的是能获取约150V的中点电压，为电路的振荡工作起重要作用，电阻R2、R3能平衡电容C6、C7两端的电压，在断电时还起到释放两只电容上的残余电荷作用。
3．自激振荡与辅助电压产生电路
由功率三极管Ql、Q2和周边的阻容元件和开关变压器Tl的Nl、N2绕组、T2的N3绕组等元件组成自激振荡电路：由变压器Tl的N1、N2绕组、整流二极管D7、D8、电容C12、C13等组成辅助电源电路。
自激振荡的过程是：当接通市电时，从电解电容C6、C7中点获取150V电压加至无极性电容C8左边对C8迅速充电，充电电流流经Tl的N3绕组，再到T2的Nl绕组，经二极管D5、D6、电阻R7，加到开关管Q2基极，Q2正偏导通；当Q2从饱和到截止阶段，由于变压器线圈的反电动势作用，N2绕组便感应出上负下正的电动势，使Q1正偏，Q1由截止转为导通，这样Ql、Q2反复交替导通与截止，形成目激振荡。
自激振荡一旦产生，C8就在不断反复充电与放电，那么Tl的N3绕组就有微弱的交变电流流过，在变压器线圈的互感作用下，Tl的Nl、N2绕组便有交变电压产生。经D7、D8的全波整流，和C12、C13滤波，产生约12V的辅助电压．此电压一方面为Ul的(12)脚提供启动电压．另一方面为散热风扇（因在常温下风扇暂不转动）提供工作电源做好准备。
4．他激振荡与输出电压产生电路
由开关电源芯片Ul(TL94CN)、激励管Q3、Q4(C2655)、D10、Dll、开关变压器T2和功率变换电路[主要由Ql、Q2(13009)及周边阻容元件R4、R6、R8、R5、R7、R9、C1O、C8以及Dll、D3、D4、D5、D6、Dl、D2和变压器Tl的N3、N4、N5绕组构成]等组成他激振荡电路；由Tl的N4、N5绕组、整流管D15、D16、滤波电容C28、C30、C31、电感Ll和电流检测电阻JlO/J13等组成输出电压产生电路。
当电路自激振荡时，辅助电压就产生，那么Ul的(12)脚就得电，由于电路设计了电阻R32，把④脚电位下拉入地为低电平。那么U1内部振荡电路开始启动，⑧、(11)脚就有脉冲调制信号输出，推动激励管Q3、Q4工作在交替导通与截止的开关状态，经开关变压器T2的耦合，使功率变换管Q1、Q2工作在强烈的他激振荡状态。二极管Dl0、Dll串联是为了提高激励管发射极电位，使激励管更有效导通与截止。
他激振荡一产生，T2的N3绕组和Tl的N3绕组就有由微弱的自激电流转为强烈的他激电流流过，使Tl的次级N4、N5绕组感应出他激交变电压，经肖特基二极管D15、D16(S60SC4M)的全波整流，经C2S、C30、C31多重滤波，又经电感Ll扼流，最后经电流检测电阻Jl0/J13（因大电流输出需要大容量导线承担，实际是由7根直径为3.lmm，长度为lOmm的裸铜线并联组成）输出5V电压(标称电流为60A)。
5．自动稳压电路
由电流检测电阻Jl0/J13，Ul的①、②、(15)、(16)脚内部比较器、R2l、R22、R25、R26、R29、R33等元件组成。
Ul的①、(16)脚和②、(15)脚，分别是Ul内部比较器的同相输入端和反相输入端。当输出电流的大小（即负载轻重）产生变化时，反应在电流检测电阻左右两端的电压降也随之变化。此电压降反馈到Ul的①、②脚和(15)、(16)脚，经内部比较器比较和误差放大，使Ul的输出脉冲宽度也产生变化，从而改变他激振荡的强弱，使输出电压得到调整，实现输出电压的自动稳定。
6．过流保护电路
由电流检测电阻JlO/J13、UI的(15)、(16)脚内部比较器、R2、R29等元件组成。
当负载电流超过一定值时，电流检测电阻Jl0/J13两端的电位差增大（达到设定值），此电位差反馈到Ul的(15)、(16)脚，经内部比较器比较和误差放大，经IC内部处理使输出脉冲信号中断，停止振荡，电路无输出，达到过流保护。
7．过载保护电路
由保护管05、偏置电阻R30、R31和Ul的④脚内部电路、ZD3和电阻R33等元件组成。
Ul的④脚是该IC的死区控制端，该脚电平的高低，决定了输出脉冲信号的有无。假如因为输出负载过重（或有短路现象），超过设定范围值，输出电压必定严重下降，那么经偏置电阻R30、R31的分压，使QW5基极偏置不足而截止，这时U1(12)脚的电压就经过ZD3(ZD3电位左高右低处在击穿状态)，使(12)脚电压经R33后被05阻挡无法下拉入地、又使D12导通而抵达UI的④脚，④脚转为高电平，内部死区控制电路获得高电平信息时，立马强制Ul终止脉冲信号的输出，电路停振，达到过载保护。
8．过热保护电路
由热敏电阻NTC2、电阻R37、运放IC U2(LM358P)的B组比较器和D14等元件组成。
NTC2是负温度系数热敏电阻，它的电阻值随温度升高而降低，当变压器内部因工作时间过长或负载太重而发热过于严重时，NTC2阻值就变小。那么U1(14)脚的5V基准电压经R37、NTC2到U2的⑤脚，使LM358P的同相端⑤脚电位高于反相端⑥脚，B比较器翻转⑦脚输出高电平，致使D14正偏导通，此高电平直接加到UI死区控制端④脚，强迫U1终止脉冲信号输出，使电路停振，达到过热保护。
9．散热风扇电路
由开关管06、电感线圈L2、热敏电阻NTC2、R37、R40、C35和插针等组成。
在常温下风扇不工作，当变压器内部温度升高到设定值时．NTC2阻值就变小．U1@脚的5V基准电压就通过R37、NTC2加到U2的同相端③脚，使③脚电位高于②脚。那么A组比较器翻转，①脚输出高电平，使06正偏导通，风扇得电转动扇风，驱赶变压器内部的热气，使得变压器内部温度降低确保正常工作。
10．其他说明
本电路主要易损元件是：C6、C7，Ql、Q2、D15、D16等；功率管Q、Q为T0-3PFM封装：整流管D15、D16为T0-3PL封装：SW1为110V与220V输入切换开关（于我国不宜，最好拆除掉以免误操作）；外壳为铝台金材料结构，是Ql、Q2和D15、D16的良好散热器；热敏电阻NTC2是安装在变压器T1和电感线圈L1旁边，以便检测两发热件的发热程度而及时做出准确反应。
