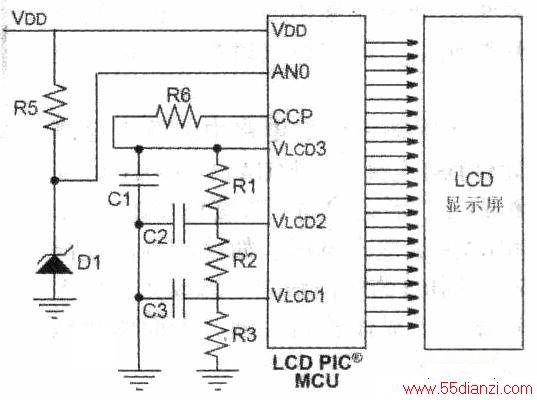

在某些情况下，对比度必须可变，以适应不同的工作条件。带有LCD控制器的器件中提供的CCP模块使得可以使用PWM信号来进行对比度控制。在下图中，可以看到经过修改的降压对比度控制电路：RA6的输入改为连接到CCP引脚．不再需要前面设计中由R4和R5构成的电阻分压器。到ADC的输入用于提供反馈，但并不一定要求这样连接。
如果使用ADC反馈，则请注意它用于监视VDD电源。PWM将根据ADC的反馈补偿电源电压的变化。
