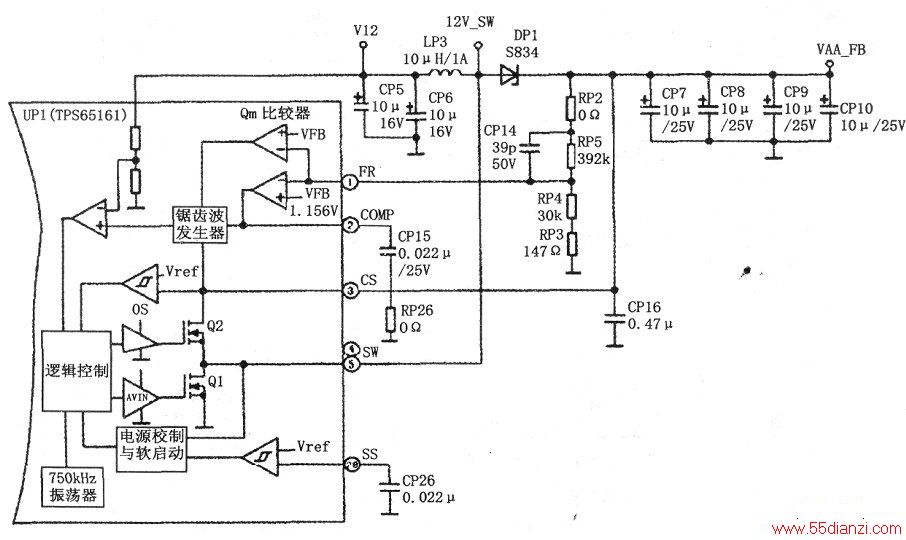

VAA_FB电压产生电路由UPl(TPS65161)的①～⑤、(28)脚内部电路及外围电路构成，其电路如下图所示。
UPl(TPS65161)(12)脚为主升压转换器工作方式设置，决定其内部电路是工作在脉冲宽度调制或500/750 kHz固定开关频率方式。本方案中，UP1(12)脚经RP25（0Ω电阻）接12V输入电压，工作在750kHz固定开关频率。
主升压转换器有一个可调节的软启动电路，以防止在启动过程中的高涌流。软启动时间由连接到(28)脚的外部电容器CP26设置。(28)脚内部连接一恒流源，与内部电流限制与软启动脚电压成正比。在达到内部软启动的阈值电压时，比较器被释放电流限制。软启动电容器值愈大，软开始时间越长。
上电后，12V输入电压经CP5、CP6、LP3滤波后，一路加到DP1、CP7、CP8、CP9、CP10组成的滤波电路，产生VAA_FB电压；另一路加到UPl(TPS65161)的④、⑤脚。
VAA_FB电压经CP16滤波后，加到UPl(TPS65161)的③脚，③脚内接一个过电压保护开关Q2和过电压保护比较器，过电压保护比较器将③脚电压与内部基准电压进行比较，当③脚电压上升到23V时，TPS65161内部驱动控制器关掉N通道MOSFET，只有输出电压低于过电压阈值后，内部驱动控制器才会再开始工作。
