液晶屏矩阵显示的基本原理

　　液晶屏显示图像的方式不同于显像管，显像管是扫描显示图像，而液晶屏则是矩阵显示图像。

　　到底什么是矩阵显示，液晶屏是怎么采用矩阵显示，有什么规律和特点？我们以简单的图形来说明这个道理。

　　1．什么是矩阵显示
　　

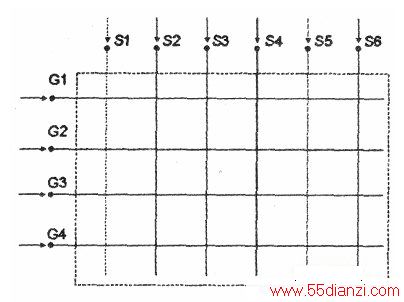

　　下图所示是矩阵显示的基本原理，图中垂直电极线六根(S1～S6)和水平电极线4根(G1～G4)组成了一个二维表格电路。这个二维表格电路就是液晶屏的矩阵显示结构。

　　我们把垂直的电极线S1～S6称为列电极线，水平的电极线Gl～G4称为行电极线。每一根列电极线都穿越其他4根行电极线，每一根行电极线也穿越其他6根列电极线。

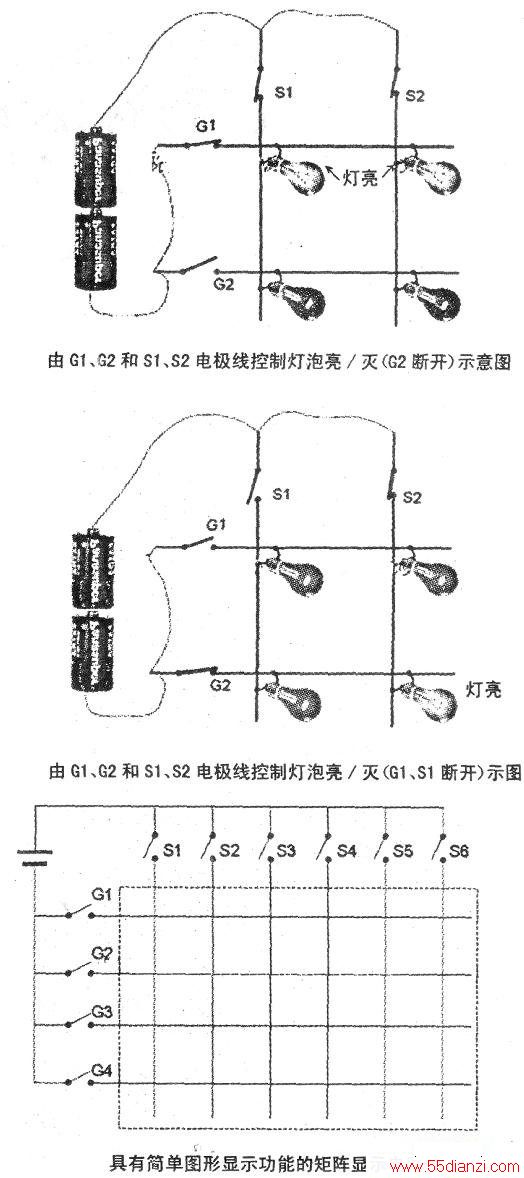

　　这样，每一根列电极线就和行电极线有四个交点，每一根行电极线就和列电极线有六个交点，交点上的列电极线和行电极线并不直接连接。在交点经过的行、列电极线上连接一个“灯泡”，并分别在列电极线和行电极线加上正、负电压，那么，这个“灯泡”就会被点亮，如上图所示。只要任意的控制串联在列电极线和行电极线上的开关：Sl、S2、Gl、G2就可以控制任意一个灯泡的点亮和熄灭（参见上图、中图所示）。

　　如果把二维电路也加上电池和行、列控制开关，就成为了如下图所示的具有简单图形显示能力的矩阵显示电路。行、列电极线的控制开关全部断开，交点上连接的所有灯泡都不会发光；当行、列电极线上的所有控制开关全部接通，交点上连接的所有灯泡都会点亮发光。

　　(1)在每一根列电极线和行电极线的引入端，接入一个控制开关（控制开关的名称就按电极线的名称命名，列电极线控制开关为S1～S6；行电极线控制开关为G1～G4)。把列电极线开关的另一端连接在一起接到电池的正极；行电极线开关的另一端连接在一起接到电池的负极。
