该LED系列显示模块有三个规格：

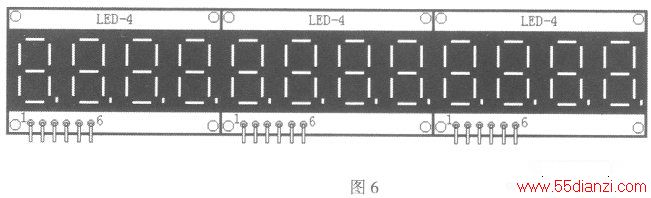

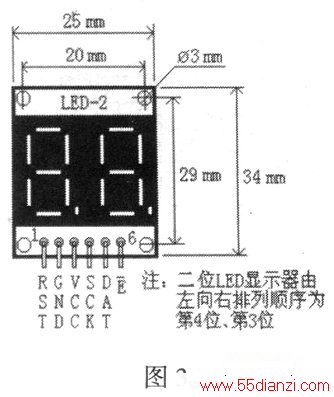

LED-4、LED-3、LED-2，分别如图卜图3所示。其中LED-4是4位显示器，最左边的是第4位最右边的是第1位；LED-3是3位显示器，最左边的是第4位，最右边的是第2位；LED-2是2位显示器，最左边的是第4位，最右边的是第3位。所有规格的LED显示模块均可拼接成多位显示器，例如：一个LED-4加一个LED-2可组成6位显示器（见图4），一个LED-3加一个LED-2可组成5位显示器（见图5），三个LED-4可组成12位显示器（见图6）等等。只要电源或控制器有足够的驱动能力，拼接的数量并无限制。
一、模块端口介绍
LED系列显示模块有六个连接端口，分别介绍如下：
①脚(RST)-复位端。低电平时LED模块复位，高电平时LED模块工作。模块内部有上电自动复位电路，如果不需要由外部控制复位，则该端可空着。
②脚(GND)-电源负端。
③脚(vCC)-电源正端(+5V)。
④脚(SCK)-移位脉冲端。外部控制器通过该端向模块发送移位脉冲，每发一个脉冲，模块接收一位数据。该端要接10KΩ的上拉电阻。
⑤脚(DAT)-数据端。外部控制器通过该端向模块发送数据（随着移位脉冲）。该端要接10KΩ上拉电阻。
⑥脚(E)——使能端。当该端为高电平时模块不使能，此时“SCK”、“DAT”端均为高阻态，模块与串行总线处于断开状态，但还继续显示原来的内容。当该端为低电平时模块使能，此时“SCK”、“DAT”端处于工作状态，开始接收来自控制器的指令。
二、串行控制实例
LED系列显示模块采用串行控制方式，只需三条信号线，可同各种单片机或控制器连接，分别如图7—图9所示。
图7是用89C系列单片机与LED-3模块构成的000-999计数显示电路。首先外部计数脉冲通过Tl端口输入到16位计数器Tl中，然后将Tl的内容进行BCD码变换，变换后的数据通过PLL口输出给LED-3显示。由于LED-3的⑥脚直接接地，所以LED-3始终使能。
图8是用AVR系列单片机(MEGA16)与LED-3、LED-2模块构成的00000-65535计数显示电路。首先外部计数脉冲通过Tl端口输入到16位计数器Tl中，然后将Tl的内容进行BCD码变换，变换后的数1据通过PAO口输出给LED-3和LED-2显示。LED-3I的第4位为显示器的万位，第3位为干位，第2位为l百位，LED-2的第4位为十位，第3位为个位。当要传送十位和个位数据时，PA3口输出低电平，PA2口输出高电平，LED-2被使能LED-3不使能，反之亦然。

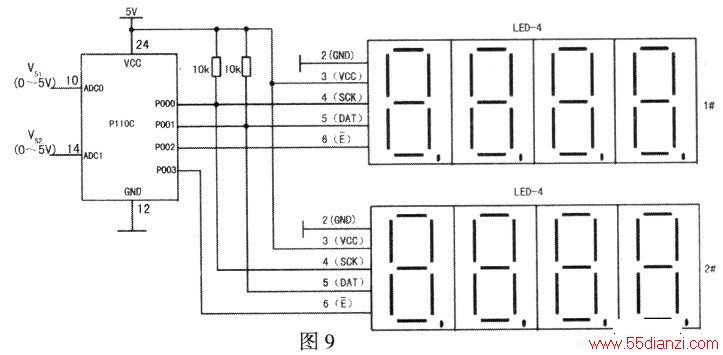

图9是用PlLOC控制模块与2个LED-4模块构成的双电压显示电路。ADCO和ADC1二个10位分辩率的模拟量端口分别采集电压信号，经过BCD码变换后，其中VS1信号由1#LED-4显示，VS2信号由2#LED-4显示。当要传送1#LED-4数据时，P002口输出低电平，P003口输出高电平，1#LED-4被使能，2#LED-4不使能，反之亦然。
三、串行控制时序
如图10所示，SCK端口首先为输出态，每隔2.5ms(T4)产生一个O.lms脉宽的低电平同步脉冲(Tl)，在同步脉冲变为高电平的同时，该端口在150μs(T5)内转为输入态并在DAT端口输出数据位，然后接收移位脉冲，移位脉冲的低电平（T2）和高电平（T3）脉宽要大于等于2μs且小于等于80μs，LED模块在移位脉冲的低电平时将DAT端口的数据位移入。
四、串行控制指令集

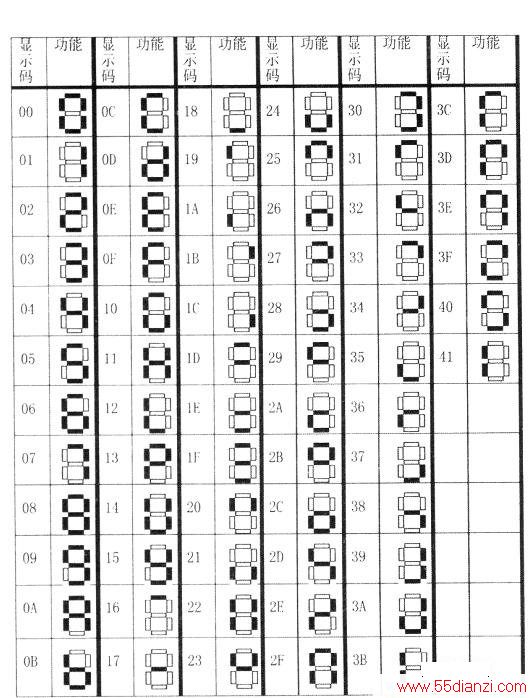

指令有单字节指令和多字节指令，最多是5字节指令。在传送指令时首先传送命令码接着传送显示码，在传送显示码时要遵循由最高位（第4位）首先开始传送的原则。在传送每个命令码或显示码时，均遵循从最高位（第7）开始传送的原则。LED命令代码表如上表所示，LED显示代码表如下表所示。
注：单字节指令除“11”命令外均为双功能命令，例如“OD”命令第一次传送完后，显示器第3位闪亮，再次传送该命令则第3位不闪亮。
